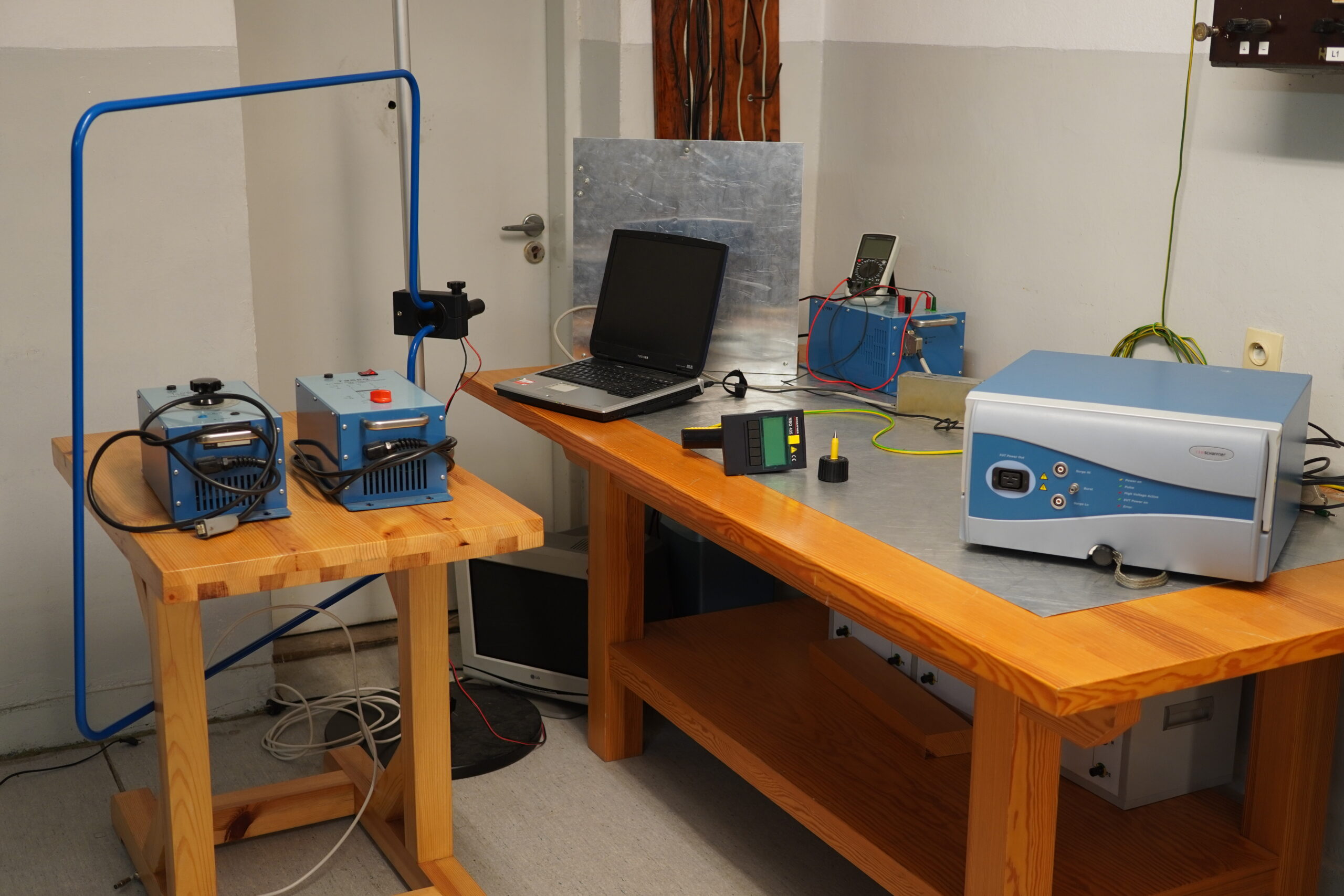

* Generator ESD SCHAFFNER NSG435
- Programowalne napięcie rozładowania od 200 V do 16,5 kV
- Stabilizowane napięcie ładowania
- Wstępnie zaprogramowane ustawienia testowe
IEC/EN 61000-4-2
* Generator SCHAFFNER Modula 6150
- SRG 6501 Generator udarowy zgodny z IEC 61000-4-5. Napięcie jałowe od 200 do 4,4 kV. Impedancja wyjściowa 2 Ω lub 12 Ω
- EFT 6501 Generator EFT zgodny z IEC 61000-4-4. Napięcie jałowe od 200 do 4,4 kV. Impedancja wyjściowa 50 Ω
- Generator awarii zasilania PQT 6501 zgodny z IEC 61000-4-11
i -29. Prąd EUT do 16A ciągły. Synchronizacja kąta fazowego
0 - 359 stopni w krokach co 1 stopień. (Do działania wymaga transformatora Variac lub transformatora krokowego)
- WIN Modula Oprogramowanie do testowania i zarządzania testami z biblioteką programów testowych, automatycznym generowaniem raportów z testów, sekwencerem testów, menedżerem dostępu itp.
Dodatkowe wyposażenie
* Generator pola magnetycznego SCHAFFNER MFO6502
- Z magnetyczną pętlą antenową INA 702:
Siła pola,
Dolny zakres: 0,8 do 4 A/m (prąd napędu 80 do 400 mA)
Wysoki zakres: 2 do 40 A/m (prąd napędu 200 mA do
4,1 A)
- Częstotliwość testowa: do wyboru 50 i 60 Hz ±3%
- Regulacja pola magnetycznego: sterowana programowo
* Transformator krokowy SCHAFFNER INA 6501
- Napięcie wejściowe U: 0 do 250 VAC, 50/60 Hz
- Napięcie wyjściowe U: 4 stopnie: 0% - 40% - 70% - 80% UIN
- Dokładność: ±5%
- Zmiana napięcia pod obciążeniem:
100% mocy wyjściowej, 0 do 16 A poniżej 5%
80% mocy wyjściowej, 0 do 20 A mniej niż 5%
70% mocy wyjściowa, 0 do 23 A poniżej 5%
40% mocy wyjściowej, 0 do 40 A mniej niż 5%
- Wydajność prądu wyjściowego przy napięciu wejściowym
230 V:
16 A rms przy 100% mocy wyjściowej
20 A rms przy 80% mocy wyjściowej, przez 5 s
23 A rms przy 70% mocy wyjściowej, przez 5 s
40 A rms przy 40% mocy wyjściowej, przez 5 s
* Autotransformator VAR 6503
- Napięcie wejściowe 0 - 230 V
- Napięcie wyjściowe 0 - 115 % UIN
- Prąd wyjściowy maksymalny 7,5 A
* Cęgi absorbcyjne.
