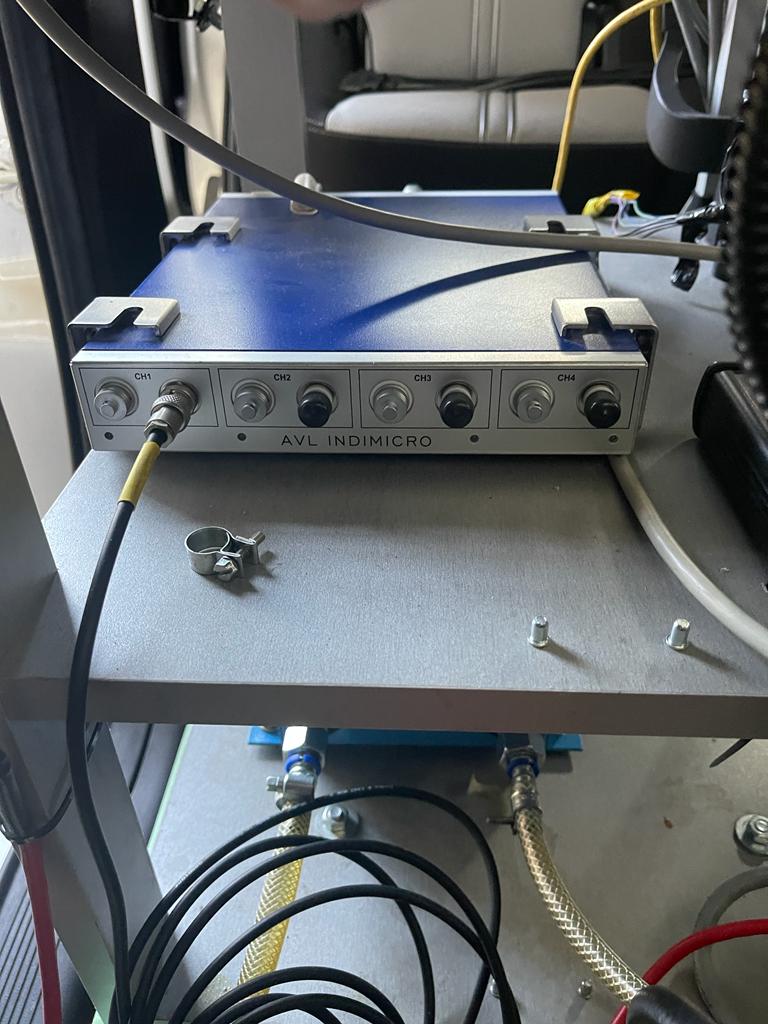

System do indykowania silnika INDIMICRO 602 firmy AVL z wbudowanym wzmacniaczem sygnału, współpracującym z czterema analogowymi kanałami wejściowymi oraz dwoma wejściami cyfrowymi, pozwalającymi na rejestracje parametrów szybkozmiennych silnika spalinowego w czasie rzeczywistym.

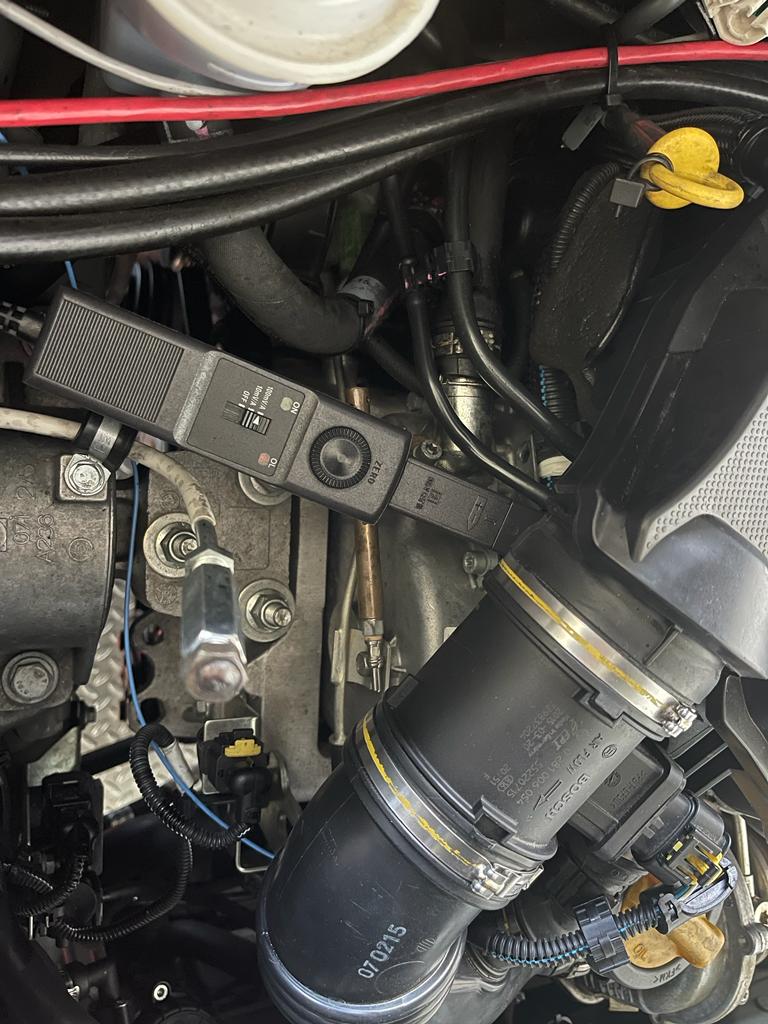

Przebieg ciśnienia wewnątrz cylindra - rejestrowany jest za pomocą czujnika piezoelektrycznego AVL GH13P zamontowanego w gnieździe świecy żarowej pierwszego cylindra za pomocą adaptera, którego sygnał jest przetworzony we wzmacniaczu – moduł pomiarowy AVL. Sygnał położenia wału korbowego silnika, informujący o położeniu wału korbowego jest pozyskany z czujnika indukcyjnego współpracującego z zębatym kołem zamachowym za pośrednictwem przetwornika analogowo-cyfrowego AVL Uniwersal Pulse Conditioner 389Z01. Parametry wtrysku są analizowane na podstawie analogowego sygnału sterowania wtryskiwaczem elektromagnetycznym po przetworzeniu na sygnał cyfrowy.
