System telemechaniki oparty został na systemie WindEx firmy Apator Elkomtech. Jest to zintegrowanym systemem czasu rzeczywistego wspomagającym służby energetyki zawodowej i przemysłowej. Służy do nadzorowania i sterowania siecią elektroenergetyczną, wspomaga jej zarządzanie oraz ułatwia przeprowadzanie analiz.
Modułowa budowa i elastyczna konfiguracja umożliwia zastosowanie systemu do nadzoru zarówno rozległych jak i niewielkich obszarem sieci energetycznych czy stacji energetycznej (stanowisko lokalne).
System jest konfigurowany zgodnie z wymaganiami dla danego obiektu lub sieci. Otwarta struktura systemu umożliwia jego rozbudowę. Współpracujący z nim edytor pozwala na ciągłą modyfikację systemu i dostosowanie go do aktualnych potrzeb Laboratorium Mikrosieci. System WindEx pełni rolę lokalnego centrum dyspozytorskiego. W pełni graficzny system umożliwia szczegółową wizualizację najważniejszych elementów wyposażenia poszczególnych pól laboratorium.

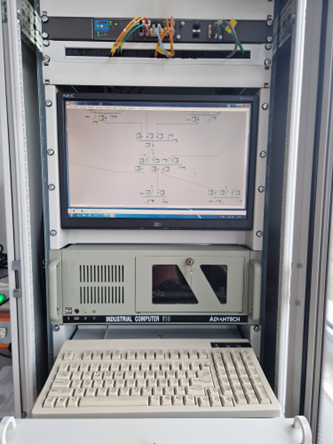

System WindEx realizowany jest jako rozproszony system przetwarzania z dedykowaną bazą danych. Pracuje on w czasie rzeczywistym, synchronizowany jest sygnałem czasu satelitarnego systemu GPS. System obiektowy zainstalowany jest na komputerze PC będącym jednocześnie terminalem dyspozytorskim.
W systemie WindEx zaimplementowano szeroką gamę protokołów transmisji, tak standardowych jak i prywatnych różnych producentów, którymi system komunikuje się zarówno z urządzeniami obiektowymi jak i innymi systemami zewnętrznymi. Dodatkowo WindEx umożliwia połączenie z innymi systemami poprzez pracę przez wspólną bazę danych, interfejs funkcyjny w postaci biblioteki DLL lub wymianę danych w plikach. W laboratorium system komunikuje się ze sterownikiem stacyjnym MST2, który jest dla niego podstawowym źródłem danych o pracy urządzeń na poszczególnych stanowiskach (polach). Wykorzystuje w tym celu protokół DNP3. Dodatkowo dla schematu opisującego fragment sieci PGE Dystrybucja Lublin wykorzystano odczyt danych z pliku.
System WindEx komunikuje się z użytkownikiem poprzez menu kontekstowe. Dodatkowo na dowolnym komputerze można uruchomić terminal systemu. Sieć elektroenergetyczna przedstawiana jest elastycznie, zgodnie z wymaganiami użytkownika, co do kolorystyki i elementów graficznych. Dla sieci elektroenergetycznej system zapewnia logiczną analizę topologii sieci informując o źródle zasilającym lub o źródle potencjalnego zasilenia obiektu. Informacje w systemie prezentowane są poprzez animowany schemat, w postaci list, tabel i raportów oraz poprzez system podpowiedzi.
System udostępnia m.in. następujące funkcje:
– prezentacja żywych schematów;
– manipulowanie obiektami na schematach;
– alarmy,
– rejestracja i prezentacja zdarzeń,
– rejestracja i prezentacja pomiarów,
– diagnostyka kanału komunikacyjnego.
System WindEx może być wykorzystany do prezentacji danych odwzorowujących pracę dowolnego obiektu elektroenergetycznego.
