Tunel aerodynamiczny, który znajduje się w doświadczalnym laboratorium aerodynamiki Centrum Innowacji i Zaawansowanych Technologii Politechniki Lubelskiej charakteryzuje się obiegiem zamkniętym, zorientowanym w płaszczyźnie poziomej z dwoma przestrzeniami pomiarowymi jako przestrzenią środowiskową dla komory pomiarowej oraz dodatkowa mniejsza przestrzeń na szybką komorę pomiarową. Pierwsza o wymiarach 1275×1415 mm pozwala na uzyskanie maksymalnej prędkości 60 m/s, druga o wymiarach 1800×2000 mm pozwala na uzyskanie maksymalnej prędkości 30 m/s. Każda komora pozwala na testowanie masy i ciśnienia całych modeli samolotów, a zaplanowane eksperymenty pozwolą na opracowanie nowych i optymalizację istniejących konstrukcji lotniczych. Te dwie przestrzenie pomiarowe są wymienne, ilekroć jest to wymagane.

Zastosowanie:

Tunel aerodynamiczny o obiegu zamkniętym pozwala na prowadzenie prac badawczych związanych z:
– lotnictwem,
– motoryzacją,
– energetyką wiatrową,
– budownictwem i sportem.
Posiada dwie wymienne przestrzenie pomiarowe. Szczegółowy zakres możliwych badań przedstawia się następująco:

– badania podstawowe związane ze strukturą i rozwojem warstwy przyściennej,

– próby ciśnieniowe płatów i łopatek turbin,

– próby masowe charakterystyk aerodynamicznych płatów,

– testy na skrzydłach zmechanizowanych z klapami, szczelinami i wingletami

– próby masowe i ciśnieniowe całych modeli samolotów,

– badania wpływu wiatru na obciążenia statyczne i dynamiczne różnych obiektów latających,

– bardziej płaskie testy skrzydeł i końcówek skrzydeł samolotów i mostów,

– badania nad różnorodnymi zagadnieniami dla potrzeb bieżących i rozwojowych dla przemysłu motoryzacyjnego, kolejowego, stoczniowego i sportowego,

– badania aerodynamiki budynków i konstrukcji.

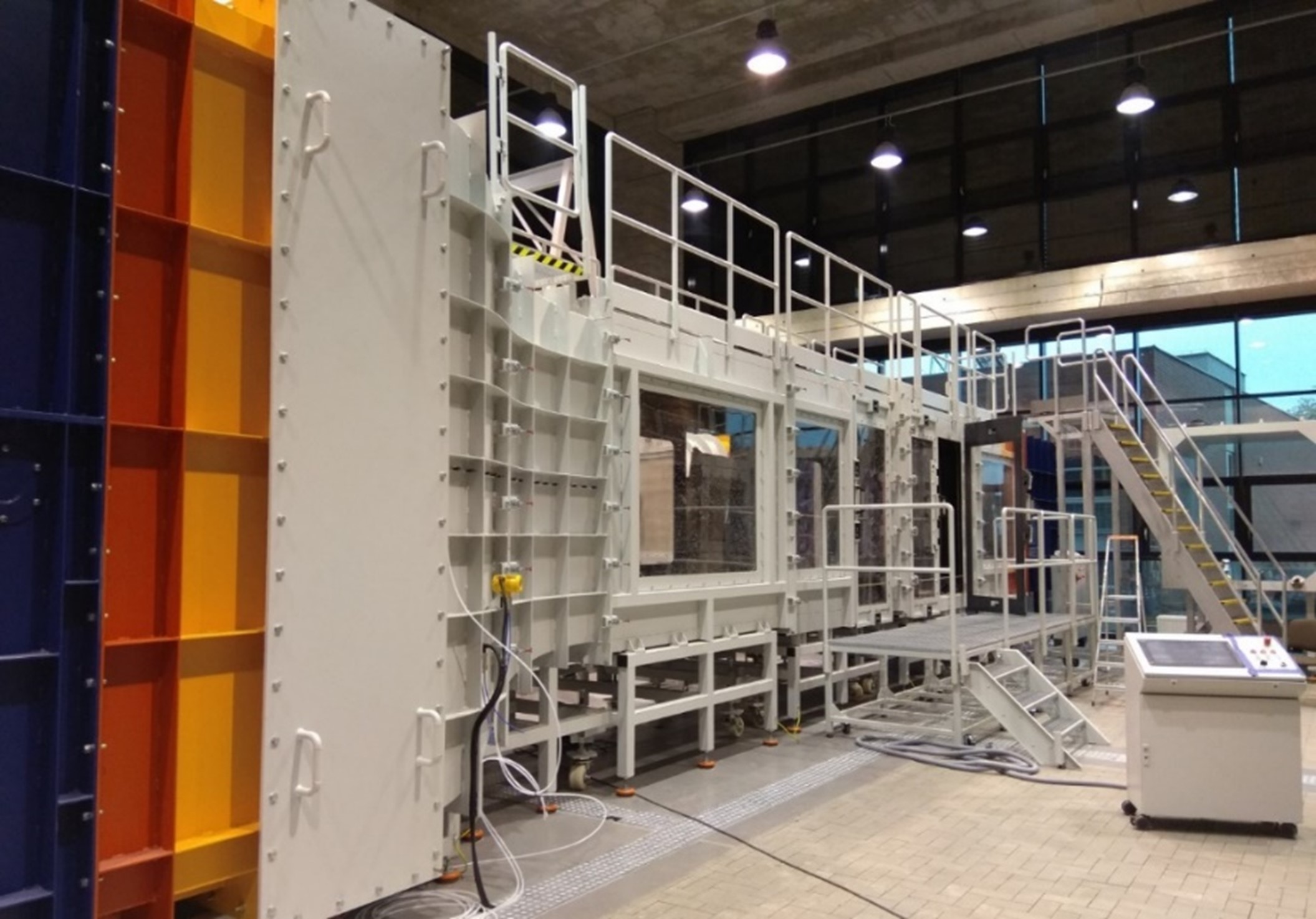

tunel2

Parametry,
dane techniczne

W obwodzie tunelu znajdują się cztery łuki, które wyposażone są w palisady prowadnic przepływu zmieniające kierunek przepływu powietrza o 90o.
Jednostka napędowa składa się z jednego wentylatora o średnicy 2400 mm. Silnik został umieszczony w osi tunelu w opływowej obudowie z odprowadzaniem ciepła na zewnątrz tunelu. Wymiennik ciepła (kanałowa chłodnica powietrza) został zamontowany pomiędzy dyfuzorem 3 a kolankiem 1 małej prędkości. W kanale przed spowiednikiem i kanałem formowania warstwy gruntu zainstalowano prostownicę ula oraz zestaw siatek mocujących pole prędkości.
Korpus tunelu aerodynamicznego został zaprojektowany w taki sposób, aby zapewnić dostęp do wewnętrznych elementów tunelu oraz możliwość ich czyszczenia przez włazy rewizyjne znajdujące się na płaszczu tunelu.
Tunel aerodynamiczny został wyprodukowany w częściach (sekcjach) w celu ułatwienia montażu i demontażu w przypadku późniejszych zmian konfiguracyjnych.

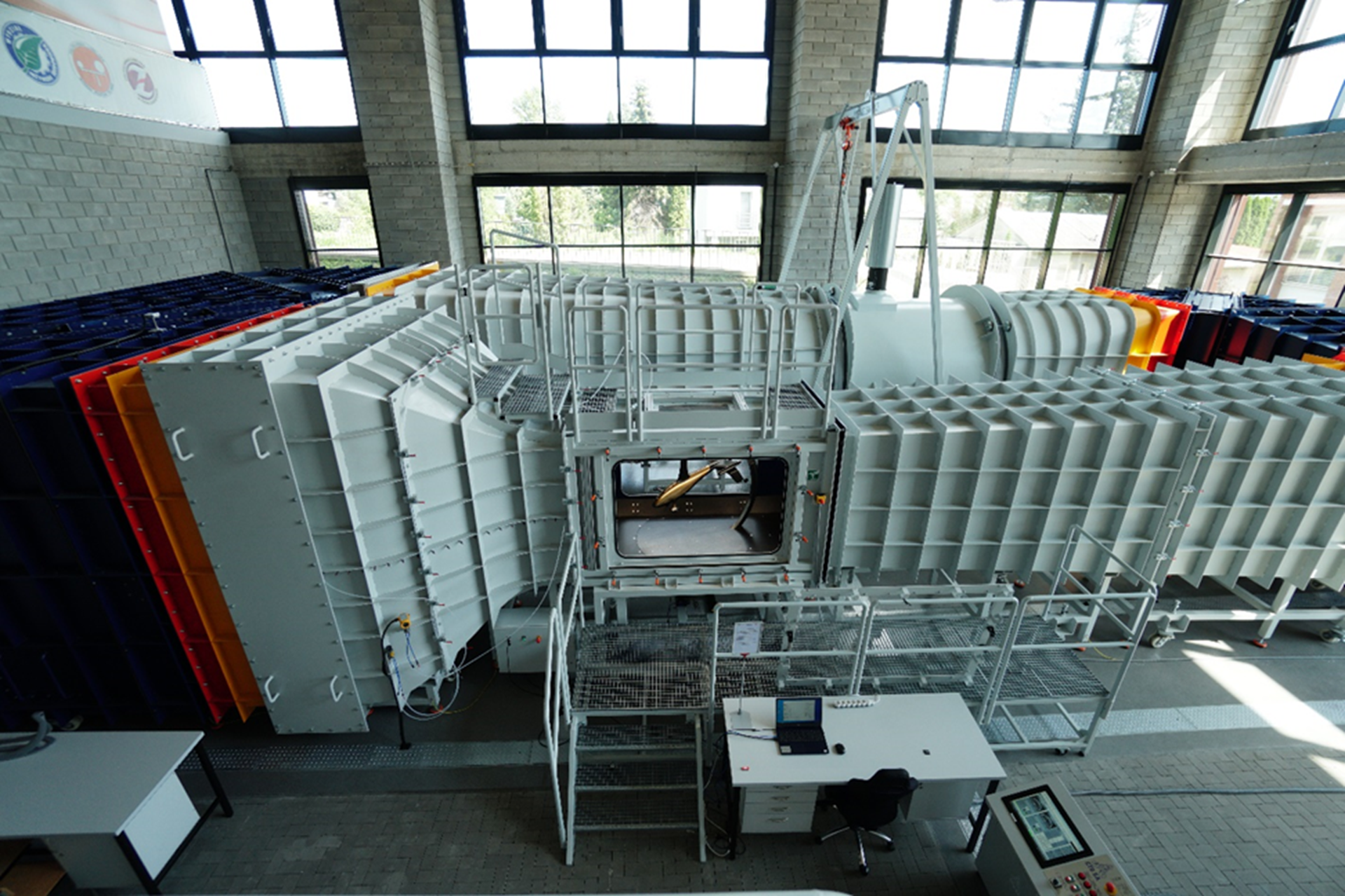

Fotograficzny widok tunelu aerodynamicznego umożliwia dokumentację prowadzonych prac.


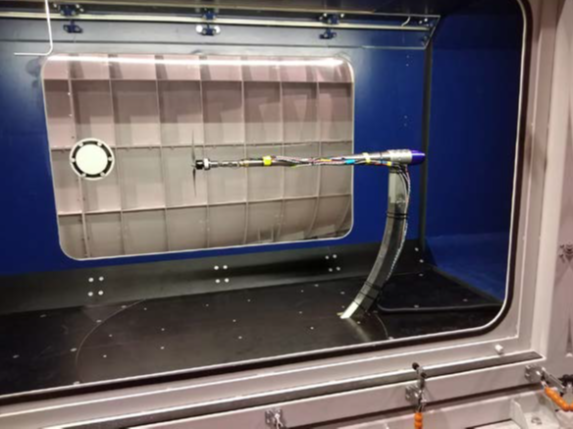

Komora o niskiej prędkości (30 m/s)

- wymiary 1800x2000 mm

- maksymalna wartość prędkości rdzenia strumienia powietrza 30 m/s (mierzona w dowolnym punkcie dowolnego odcinka przestrzeni poza warstwą ściany)

- minimalna wartość prędkości rdzenia strumienia powietrza nie przekracza 10% całkowitej prędkości wyjściowej wentylatora,

- minimalna liczba Reynoldsa nie mniejsza niż 2 miliony w odniesieniu do 1 m wymiaru przekroju przestrzeni pomiarowej

- przestrzeń pomiarowa i maksymalna prędkość przepływu,

- równomierny rozkład prędkości w obu płaszczyznach w obszarze stanowiącym 80% pola przekroju poprzecznego przestrzeni

- maksymalny poziom turbulencji < 0,3%,

- kąt odchylenia strumienia od osi tunelu w obu płaszczyznach < 0,3°. Komora o dużej prędkości (60 m/s).

- wymiary 1275x1415 mm

- maksymalna prędkość rdzenia strumienia powietrza co najmniej 60 m/s,

- minimalna wartość prędkości rdzenia strugi powietrza na wylocie ze zwężki rozpędzającej do pustej przestrzeni pomiarowej równa 10% całkowitej prędkości wyjściowej wentylatora,

- minimalna liczba Reynoldsa nie mniejsza niż 4 miliony, w odniesieniu do 1 m wymiaru przekroju poprzecznego przestrzeni pomiarowej i maksymalnej prędkości przepływu,

- równomierny rozkład prędkości w obu płaszczyznach na obszarze stanowiącym 80% pola przekroju poprzecznego przestrzeni

- maksymalny poziom turbulencji < 0,3%,

- kąt odchylenia przepływu od osi tunelu w obu płaszczyznach < 0,3°,

- prędkość powietrza w tunelu będzie płynnie regulowana z dokładnością do 0,2 m/s w zakresie od 0 do 60 m/s,

- minimalna do maksymalnej wartość prędkości określona dla przestrzeni pomiarowej.

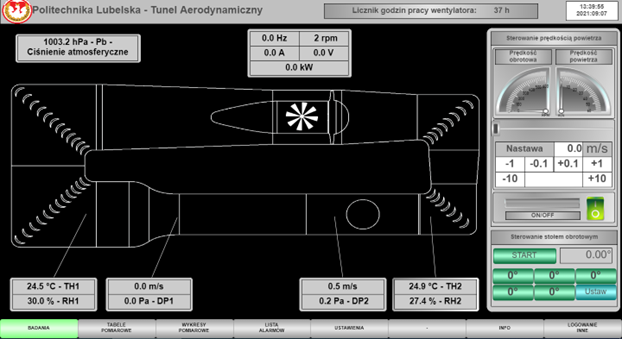

Widok panelu sterowania w tunelu aerodynamicznym
Widok panelu sterowania w tunelu aerodynamicznym

Tunel aerodynamiczny
