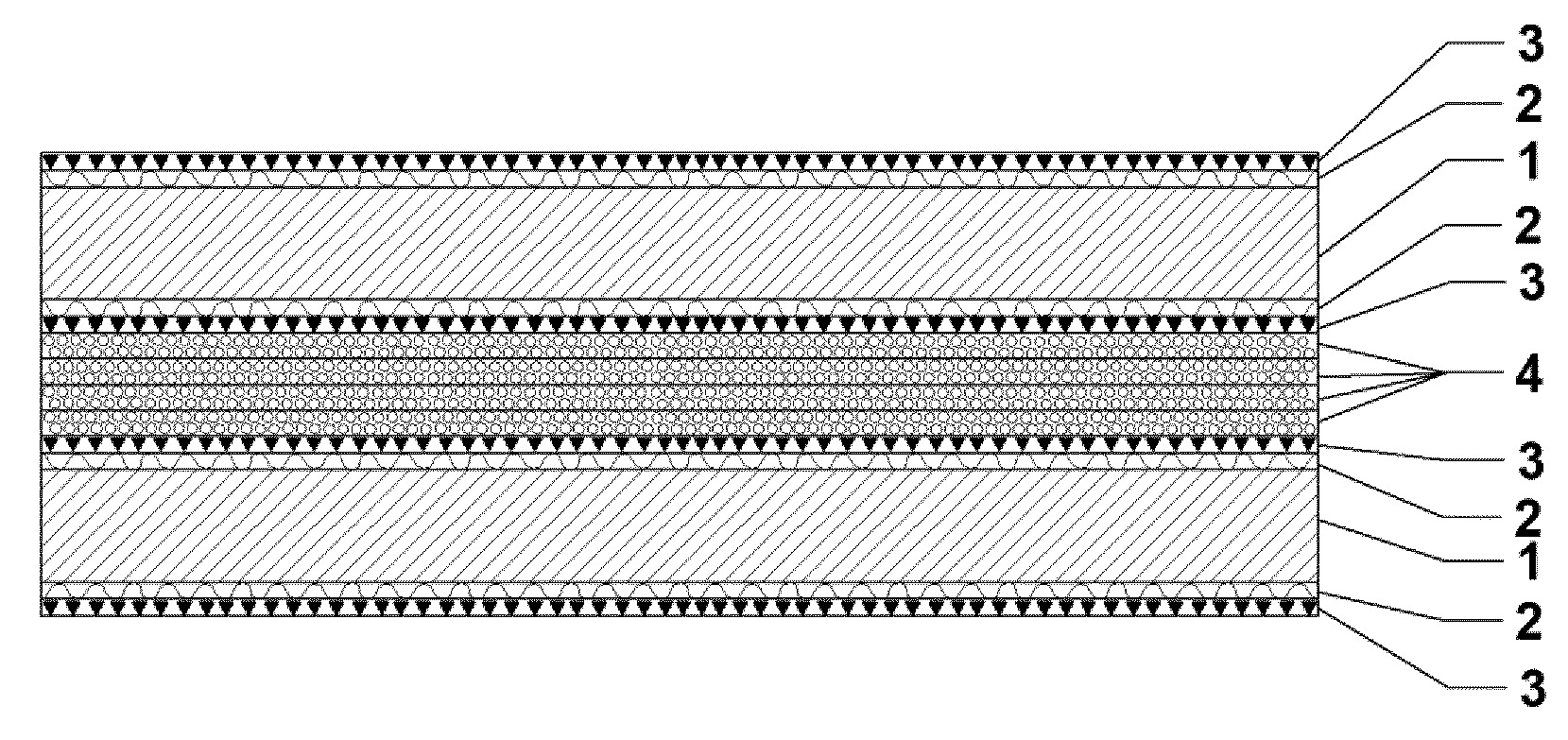

Przedmiotem wynalazku jest laminat aluminium-szkło i sposób jego wytwarzania. Laminat aluminium-szkło według wynalazku, charakteryzuje się tym, że w części środkowej laminatu znajdują się cztery jednakowe warstwy samonaprawiające się (4) o grubości od 1,5 mm do 2,3 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową. Do zewnętrznych powierzchni skrajnych warstw samonaprawiających się (4) przylega adhezyjnie warstwa żywicy polimerowej (3) o grubości od 10 µm do 30 µm, która nałożona jest na warstwę ceramiczną (2) o grubości od 8 µm do 15 µm znajdującą się na arkuszu blachy (1) ze stopu aluminium o grubości od 0,3 mm do 0,5 mm. Sposób wytwarzania laminatu aluminium-szkło, według wynalazku polega na tym, że na dwa arkusze blachy (1) ze stopu aluminium o grubości od 0,3 mm do 0,5 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 15 µm nakłada się obustronnie warstwę żywicy polimerowej (3) o grubości od 10 µm do 30 µm, po czym pozostawia się na czas 3 h w temperaturze 23°C. Następnie na jeden z arkuszy blachy (1) ze stopu aluminium o grubości od 0,3 mm do 0,5 mm posiadający na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 15 µm i warstwę żywicy polimerowej (3) o grubości od 10 µm do 30 µm nakłada się kolejno cztery jednakowe warstwy włókien szklanych wypełnionych diizocyjanianem izoforonu o grubości od 0,25 mm do 1 mm każda. Każdą warstwę włókien szklanych laminuje się ręcznie żywicą epoksydową i otrzymuje się cztery jednakowe warstwy samonaprawiające się (4) o grubości od 1,5 mm do 2,3 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową.
