Laminat metal-szkło i sposób jego wytwarzania
Nr zgłoszenia: P.447522
Twórcy: JAROSŁAW BIENIAŚ (PL), PATRYK JAKUBCZAK (PL), MONIKA OSTAPIUK (PL), MAGDA DROŹDZIEL-JURKIEWICZ (PL), PIOTR PODOLAK (PL)

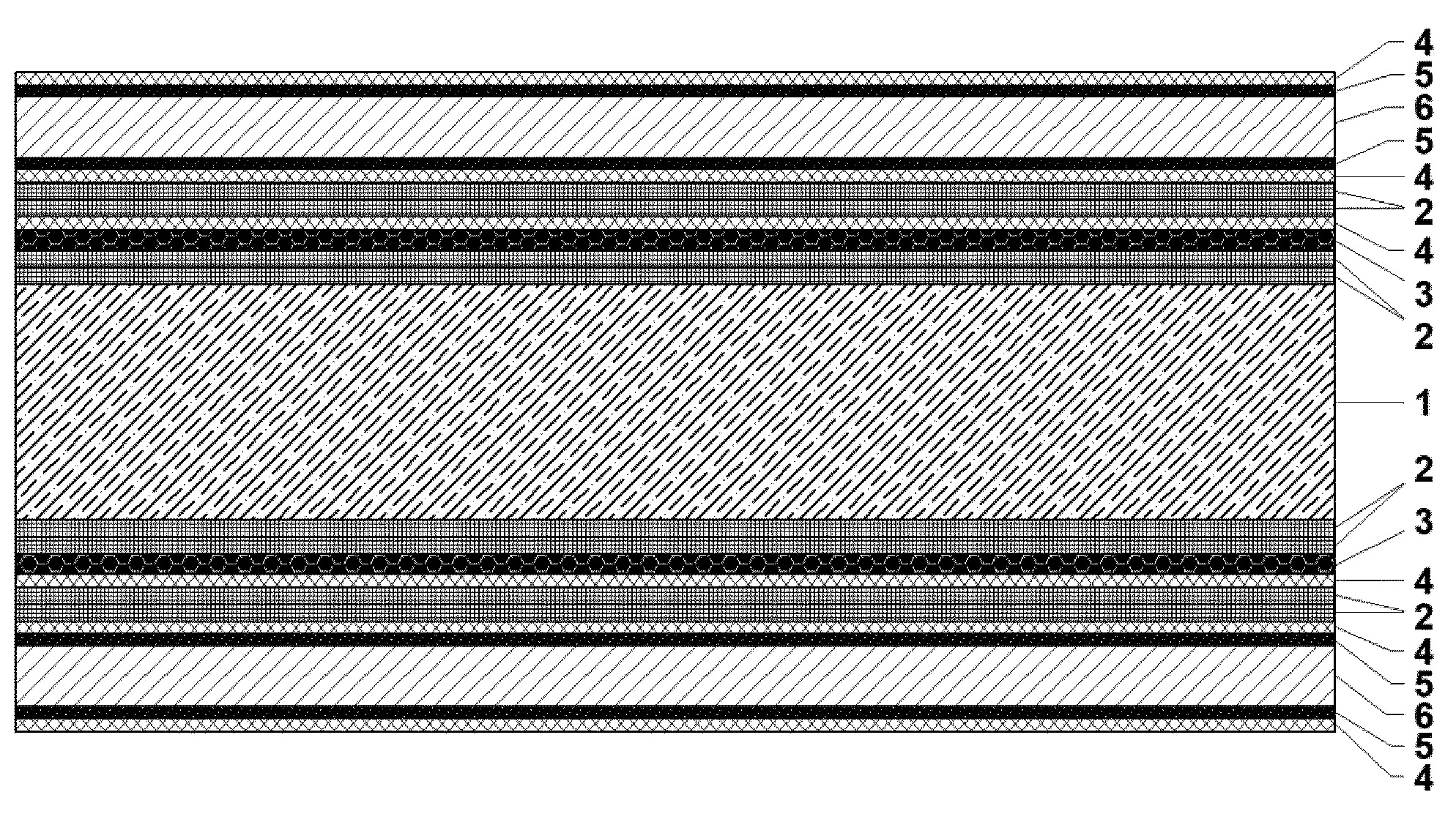

Przedmiotem zgłoszenia jest laminat metal-szkło charakteryzuje się tym, że w części środkowej laminatu znajduje się warstwa włókniny poliestrowej (1) o gramaturze 339 g/m2 i o grubości od 4 mm do 8 mm, do której obu powierzchni przylegają adhezyjnie dwie warstwy kompozytu termoplastycznego na bazie włókien szklanych (2) o grubości 0,04 mm każda, które przylegają adhezyjnie do warstwy samonaprawiającej się pierwszej (3) o grubości od 1 mm do 2 mm, składającej się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą termoplastyczną. Warstwa samonaprawiająca się pierwsza (3) przylega adhezyjnie do warstwy samonaprawiającej się drugiej (4) o grubości od 0,2 mm do 0,4 mm, składającej się z mikrokapsułek o wielkości od 25 µm do 100 um, z których każda składa się z powłoki poliuretanowej z poliizocyjanuranu diizocyjanianu toluenu w octanie etylu w ilości 48,8% wagowo i wypełnienia z izocjanatu diizocyjanianu izoforonu w ilości 51,2% wagowo i nanorurek węglowych o wielkości od 20 nm do 100 nm połączonych z żywicą termoplastyczną. Zgłoszenie obejmuje także sposób wytwarzania laminatu metal-szkło, który polega na tym, że na dwa arkusze blachy (6) ze stopu niklu z tytanem o grubości 1 mm posiadające na obu powierzchniach warstwę ceramiczną (5) o grubości od 5 µm do 12 µm nanosi się obustronnie mikrokapsułki o wielkości od 25 µm do 100 µm, z których każda składa się z powłoki poliuretanowej z poliizocyjanuranu diizocyjanianu toluenu w octanie etylu w ilości 48,8% wagowo i wypełnienia z izocjanatu diizocyjanianu izoforonu w ilości 51,2% wagowo i nanorurki węglowe o wielkości od 20 nm do 100 nm, przy czym mikrokapsułki i nanorurki węglowe powleka się ręcznie żywicą termoplastyczną i otrzymuje się warstwę samonaprawiającą się drugą (4) o grubości od 0,2 mm do 0,4 mm. Następnie na jeden z arkuszy blachy (6) ze stopu niklu z tytanem o grubości I mm posiadaj ący na obu powierzchniach warstwę ceramiczną (5) o grubości od 5 gm do 12 gm i warstwę samonaprawiającą się drugą (4) o grubości od 0,2 mm do 0,4 mm nakłada się dwie warstwy kompozytu termoplastycznego na bazie włókien szklanych (2) o grubości 0,04 mm każda.
