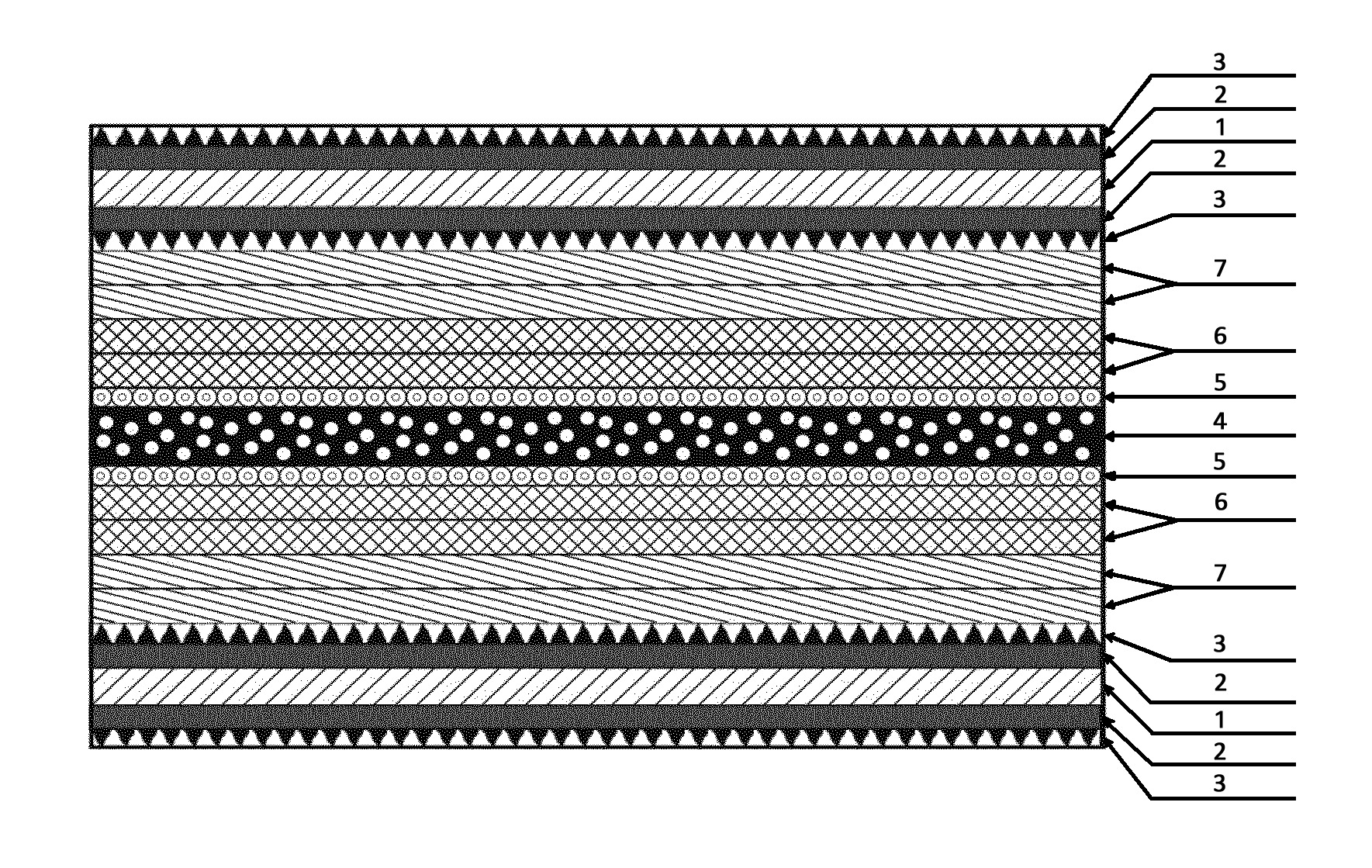

Przedmiotem zgłoszenia jest laminat samonaprawiający się, który charakteryzuje się tym, że w środkowej części laminatu znajduje się warstwa piany poliuretanowej o grubości od 10 mm do 50 mm, do której obu powierzchni przylega adhezyjnie warstwa samonaprawiająca się pierwsza (5) o grubości od 0,5 mm do 2,5 mm, składająca się z mikrocząstek o wielkości od 20 µm do 100 µm, z których każda składa się z powłoki z porowatych mikrosfer krzemionki w ilości 6,43% wagowo i wypełnienia z wodnego roztworu dietylenotriaminy w ilości 93,57% wagowo połączonych zol-żelem. Do warstwy samonaprawiającej się pierwszej (5) przylegają adhezyjnie dwie jednakowe warstwy kompozytu epoksydowo-węglowego (6) o grubości od 0,2 mm do 1 mm każda. Zgłoszenie obejmuje także sposób wytwarzania laminatu samonaprawiającego, który polega na tym, że na dwa arkusze blachy (1) ze stopu aluminium o grubości od 0,3 mm do 1 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 6 µm do 12 µm nakłada się obustronnie warstwę zol-żelu (3) o grubości od 1 µm do 3 µm, po czym pozostawia się na czas 1 h w temperaturze 23°C. Następnie na jeden z arkuszy blachy (1) ze stopu aluminium o grubości od 0,3 mm do 1 mm, posiadający na obu powierzchniach warstwę ceramiczną (2) o grubości od 6 µm do 12 µm i warstwę zol-żelu (3) o grubości od 1 µm do 3 µm nakłada się kolejno dwie jednakowe warstwy włókien szklanych, wypełnionych diizocyjanianem izoforonu o grubości od 0,25 mm do 2 mm każda, przy czym każdą warstwę włókien szklanych laminuje się ręcznie żywicą epoksydową i otrzymuje się dwie jednakowe warstwy samonaprawiające się drugie (7) o grubości od 0,4 mm do 2,5 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową.
