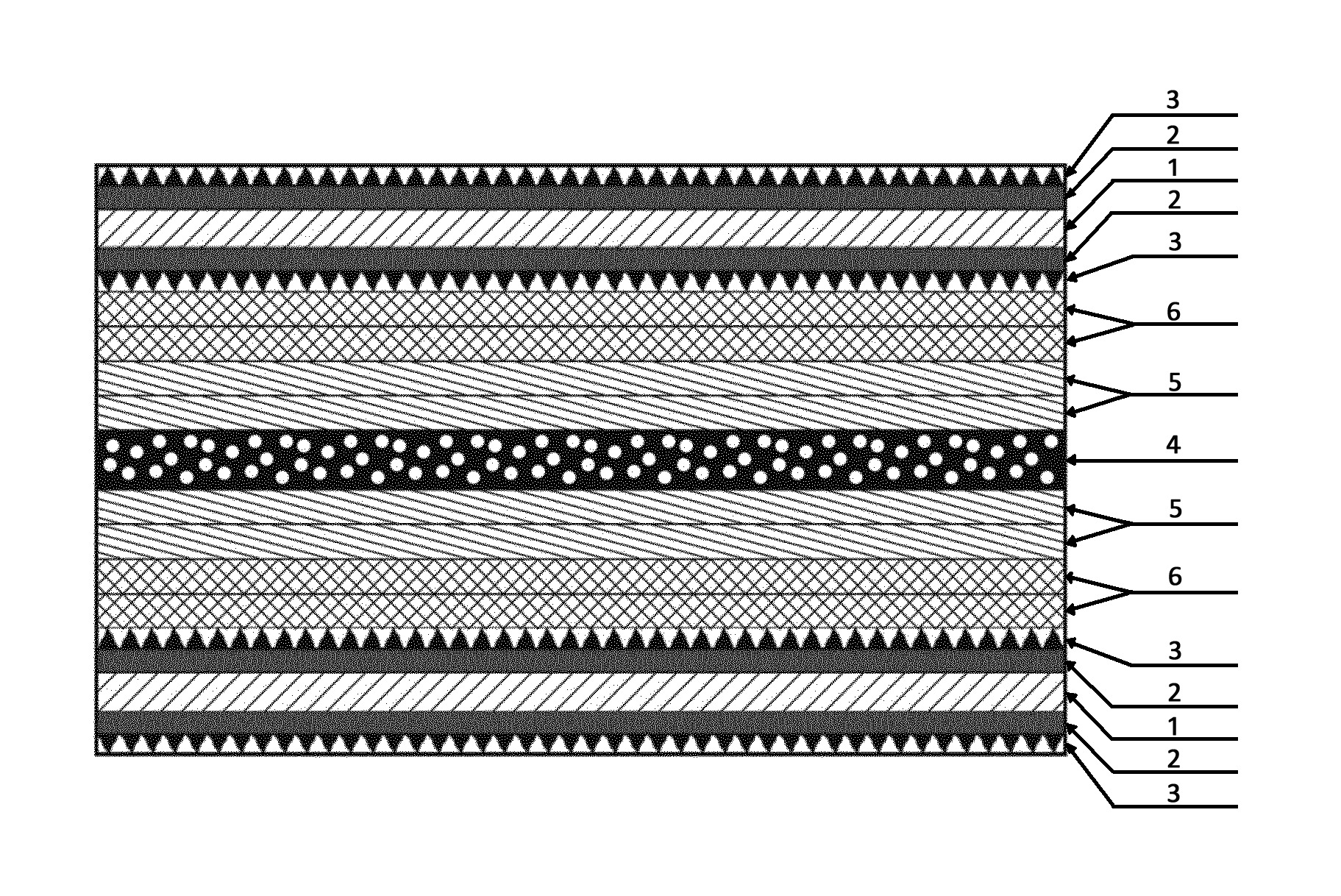

Przedmiotem zgłoszenia jest laminat samonaprawiający się, który charakteryzuje się tym, że w środkowej części laminatu znajduje się warstwa piany poliuretanowej (4) o grubości od 10 mm do 50 mm, do której obu powierzchni przylegają adhezyjnie dwie jednakowe warstwy samonaprawiające się (5) o grubości od 0,4 mm do 2,5 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową. Do zewnętrznych powierzchni skrajnych warstw samonaprawiających się (5) przylegają adhezyjnie dwie jednakowe warstwy kompozytu epoksydowo-węglowego (6) o grubości od 0,2 mm do 1 mm każda. Zgłoszenie obejmuje również sposób wytwarzania laminatu samonaprawiającego się, który polega na tym, że na dwa arkusze blachy (1) ze stopu aluminium o grubości od 0,3 mm do 1 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 6 µm do 12 µm nakłada się obustronnie warstwę zol-żelu (3) o grubości od 1 µm do 3 µm, po czym pozostawia się na czas 1 h w temperaturze 23°C. Następnie na jeden z arkuszy blachy (1) ze stopu aluminium o grubości od 0,3 mm do 1 mm posiadający na obu powierzchniach warstwę ceramiczną (2) o grubości od 6 µm do 12 µm i warstwę zol-żelu (3) o grubości od 1 µm do 3 µm nakłada się kolejno dwa arkusze prepregu węglowego w postaci tkaniny o grubości 0,2 mm do 1 mm i otrzymuje się dwie jednakowe warstwy kompozytu epoksydowo-węglowego (6) o grubości od 0,2 mm do 1 mm każda. Następnie nakłada się kolejno dwie jednakowe warstwy włókien szklanych wypełnionych diizocyjanianem izoforonu o grubości od 0,25 mm do 2 mm każda, przy czym każdą warstwę włókien szklanych laminuje się ręcznie żywicą epoksydową i otrzymuje się dwie jednakowe warstwy samonaprawiające się (5) o grubości od 0,4 mm do 2,5 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową.
