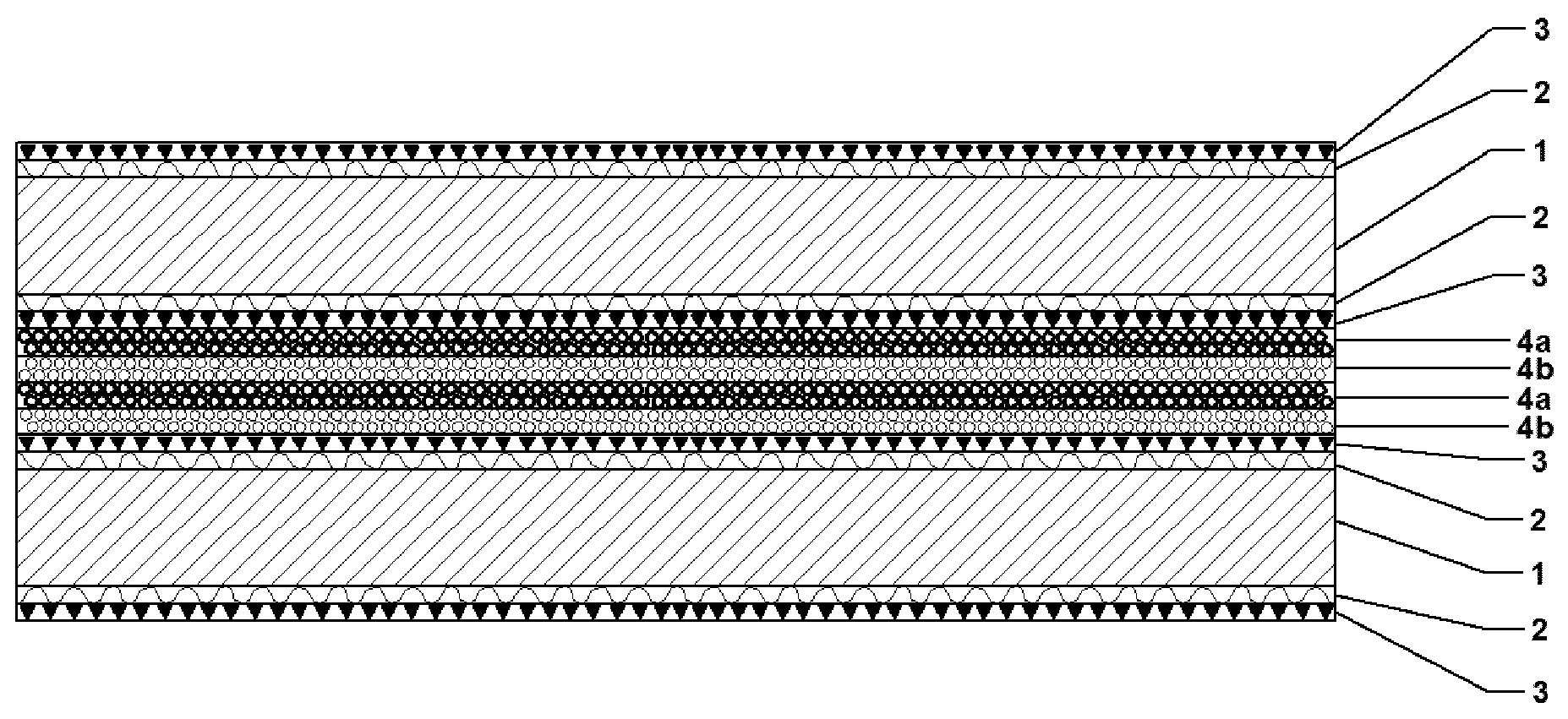

Laminat tytan-szkło, charakteryzuje się tym, że w części środkowej laminatu znajdują się dwie jednakowe warstwy samonaprawiające się (4a) o grubości od 1,5 mm do 2,3 mm każda, składające się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą epoksydową, które ułożone są naprzemiennie z dwiema jednakowymi warstwami samonaprawiającymi się (4b) o grubości od 1,5 mm do 2,3 mm każda, składającymi się z włókien szklanych wypełnionych roztworem dietylenotriaminy składającym się z wody w ilości 10% wagowo i dietylenotriaminy w ilości 90% wagowo i połączonych żywicą epoksydową. Do zewnętrznych powierzchni skrajnych warstw samonaprawiających się (4a) i (41)) przylega adhezyjnie warstwa żywicy polimerowej (3) o grubości od 10 µm do 30 µm, która nałożona jest na warstwę ceramiczną (2) o grubości od 8 µm do 15 µm znajdującą się na arkuszu blachy (1) ze stopu tytanu o grubości od 0,3 mm do 0,5 mm, który na zewnętrznej powierzchni posiada warstwę ceramiczną (2) o grubości od 8 µm do 15 µm z nałożoną warstwą żywicy polimerowej (3) o grubości od 10 µm do 30 µm. Sposób wytwarzania laminatu tytan-szkło, polega na tym, że na dwa arkusze blachy (1) ze stopu tytanu o grubości od 0,3 mm do 0,5 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 15 µm nakłada się obustronnie warstwę żywicy polimerowej (3) o grubości od 10 µm do 30 µm, po czym pozostawia się na czas 3 h w temperaturze 23°C.
