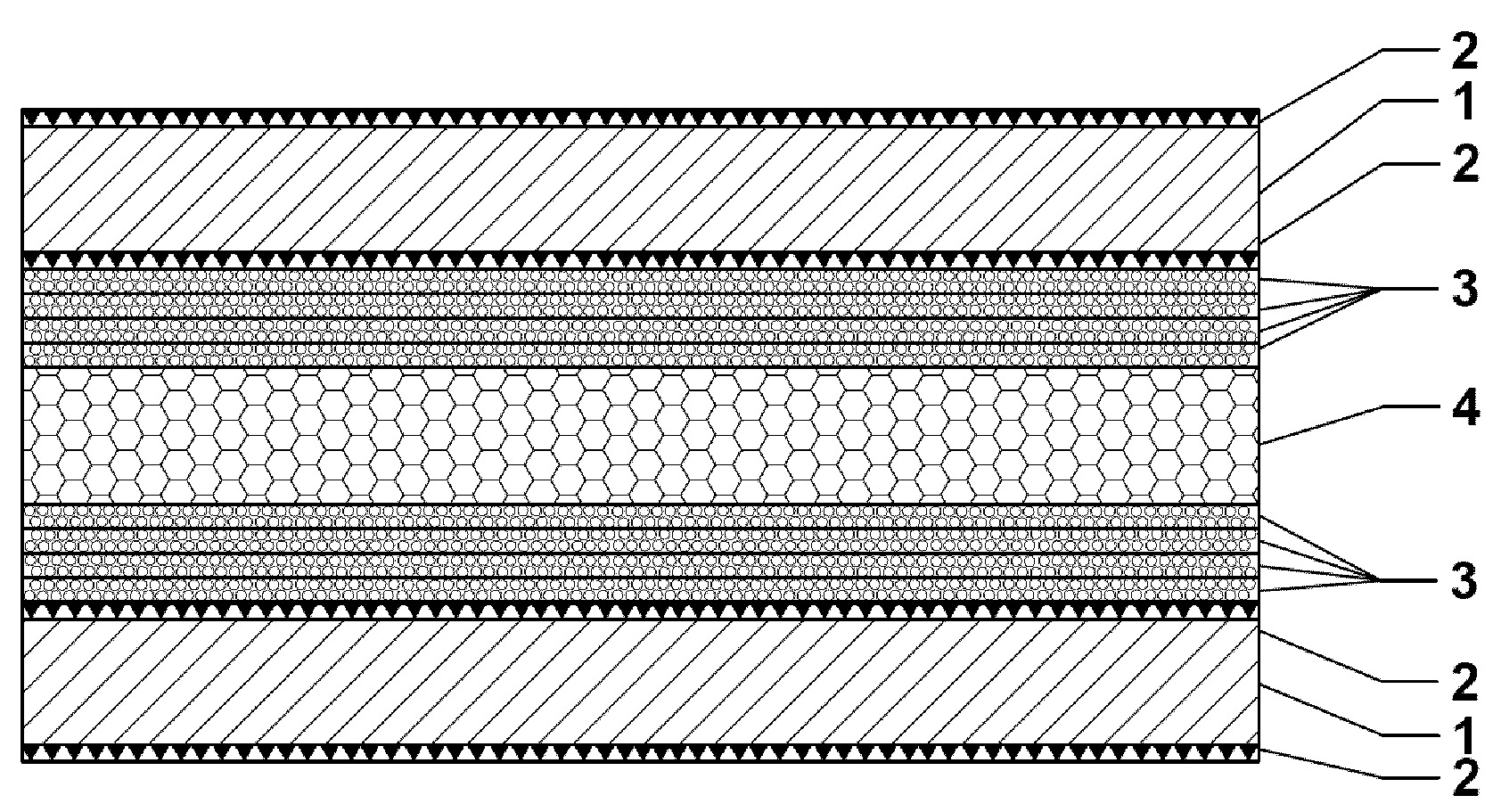

Przedmiotem wynalazku jest laminat tytan-szkło i sposób jego wytwarzania. Laminat tytan-szkło, charakteryzuje się tym, że w części środkowej laminatu znajduje się warstwa włókniny poliestrowej (4) o grubości od 3 mm do 9 mm i o gramaturze 339 g/m2. Do obu powierzchni warstwy włókniny poliestrowej (4) przylegają adhezyjnie cztery, jednakowe warstwy kompozytu polimerowego na bazie włókien szklanych połączonych żywicą epoksydową (3) o grubości 0,2 mm każda, które przylegają adhezyjnie do warstwy ceramicznej (2) o grubości od 1 µm do 20 µm. Sposób wytwarzania laminatu tytan-szkło, polega na tym, że na jeden z arkuszy blachy (1) ze stopu tytanu o grubości od 0,2 mm do 1 mm posiadający na obu powierzchniach warstwę ceramiczną (2) o grubości od 1 µm do 20 µm nakłada się kolejno cztery, jednakowe warstwy kompozytu polimerowego na bazie włókien szklanych połączonych żywicą epoksydową (3) o grubości 0,2 mm każda. Następnie nakłada się warstwę włókniny poliestrowej (4) o grubości od 3 mm do 9 mm i o gramaturze 339 g/m2.
