Narzędzia i sposób wyciskania stopnia wału pełnego
Nr zgłoszenia: P.435894
Twórcy: GRZEGORZ WINIARSKI (PL), ANDRZEJ GONTARZ (PL)

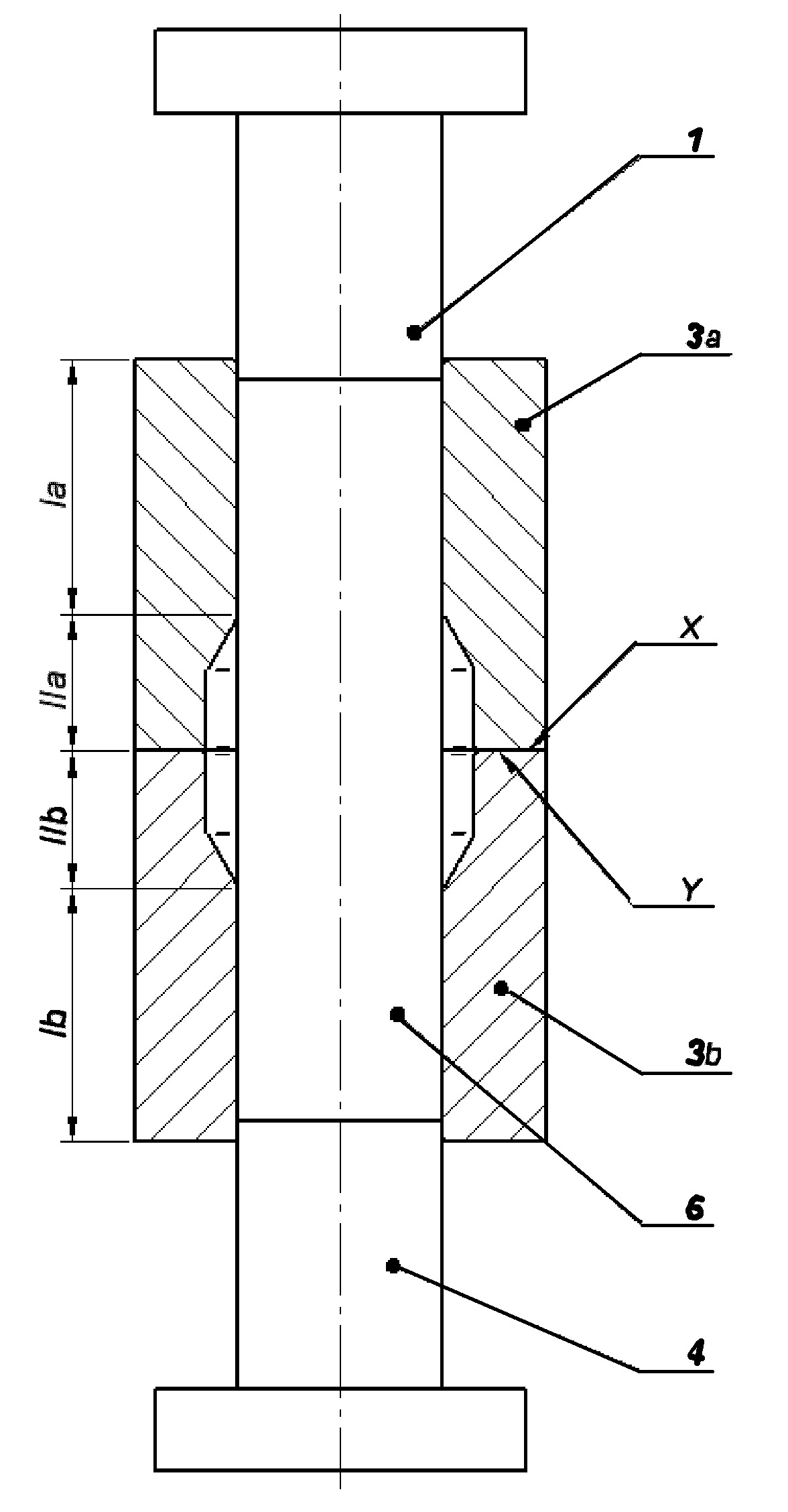

Narzędzia do wyciskania stopnia wału pełnego charakteryzują się tym, że stempel górny pełny (1) jest usytuowany współosiowo ze stemplem dolnym pełnym (4). Stempel dolny pełny (4) jest umieszczony współosiowo w otworze tulei dolnej (3b) w kształcie pierścienia, której otwór w pierwszej strefie (Ib) od strony stempla dolnego pełnego (4) posiada mniejsze pole przekroju poprzecznego niż w drugiej strefie (IIb), zaś powierzchnia czołowa (Y) tulei dolnej (3b) od strony drugiej strefy (IIb) otworu jest prostopadła do osi tulei dolnej (3b) i współpłaszczyznowa z powierzchnią czołową (X) tulei górnej (3a). Sposób wyciskania stopnia wału pełnego charakteryzuje się tym, że do współosiowo umieszczonych tulei górnej (3a) i tulei dolnej (3b) wprowadza się wsad pełny (6), po czym od strony tulei górnej (3a) wprowadza się stempel górny pełny (1), a od strony tulei dolnej (3b) wprowadza się stempel dolny pełny (4). Następnie wprawia się w ruch postępowy stempel górny pełny (1) z prędkością od 0,001 do 1000 mm/s i stempel dolny pełny (4) z prędkością od 0,001 do 1000 mm/s w kierunku wsadu pełnego (6).

Nazwa patentu:
Narzędzia i sposób wyciskania stopnia wału pełnego
