Narzędzie klinowe do walcowania odkuwek
Nr zgłoszenia: P.439543
Twórcy: ZBIGNIEW PATER (PL), JANUSZ TOMCZAK (PL), TOMASZ BULZAK (PL)

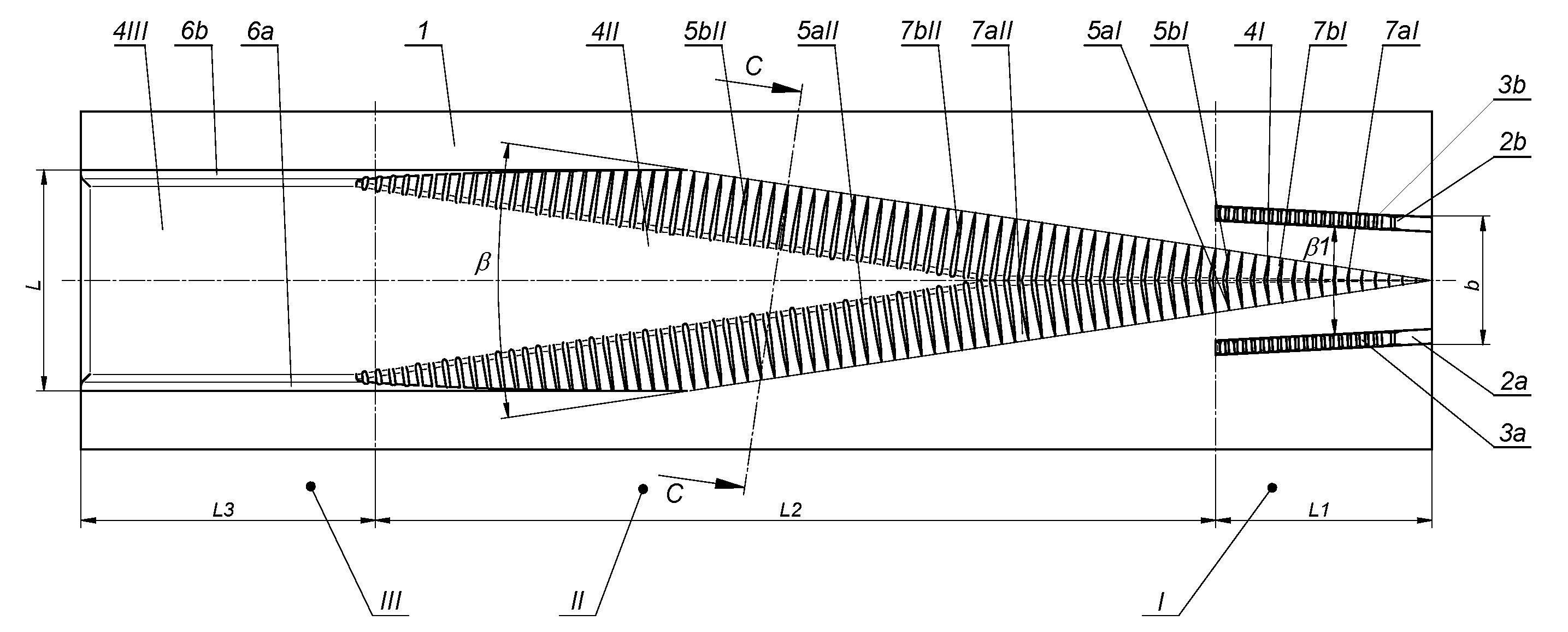

Narzędzie klinowe do walcowania odkuwek, posiadające kształt płaskiej płyty (1), na której w strefie wcinania (I) znajduje się występ klinowy (4I), w strefie kształtowania (II) znajduje się występ klinowy (4II), a w strefie kalibrowania (III) znajduje się występ klinowy (4III) i składające się ze strefy wcinania (I), strefy kształtowania (II) oraz strefy kalibrowania (III), charakteryzuje się tym, że w strefie wcinania (I) na powierzchni płaskiej płyty (1) znajdują się dwa symetrycznie rozmieszczone względem osi narzędzia występy prowadzące (2a) i (2b), na których powierzchniach górnych znajdują się nacięcia (3a) i (3b) w kształcie symetrycznie rozmieszczonych rowków, przy czym występy prowadzące (2a) i (2b) pochylone są pod kątem (β1) w kierunku części centralnej narzędzia, zaś wysokość występów prowadzących (2a) i (2b) jest mniejsza od wysokości występu klinowego (4I), (4II), (4III), natomiast głębokość nacięć (3a) i (3b), znajdujących się na powierzchniach występów prowadzących (2a) i (2b) jest mniejsza od wysokości występów prowadzących (2a) i (2b), a centralnie w strefie wcinania (I) pomiędzy dwoma występami prowadzącymi (2a) i (2b) znajduje się występ klinowy (4I) w kształcie trójkąta równoramiennego, który jest pochylony pod kątem rozwarcia klina (β) większym od kąta (β) pochylenia występów prowadzących (2a) i (2b), zaś powierzchnie boczne (5aI) i (5bI) występu klinowego (4I) są wklęsłe i styczne do powierzchni płaskiej płyty (1), zaś zarys powierzchni bocznych (5aI) i (5bI) występu klinowego (4I) w przekroju normalnym ma kształt łuku o promieniu stycznym do powierzchni płaskiej płyty (1).

Nazwa patentu:
Narzędzie klinowe do walcowania odkuwek
