Oświetlany, zraszany billboard reklamowy
Nr zgłoszenia: P.449039
Twórcy: MARTA JUSZCZYK (PL), BARBARA MAZUR (PL), ANNA WALCZYNA (PL)

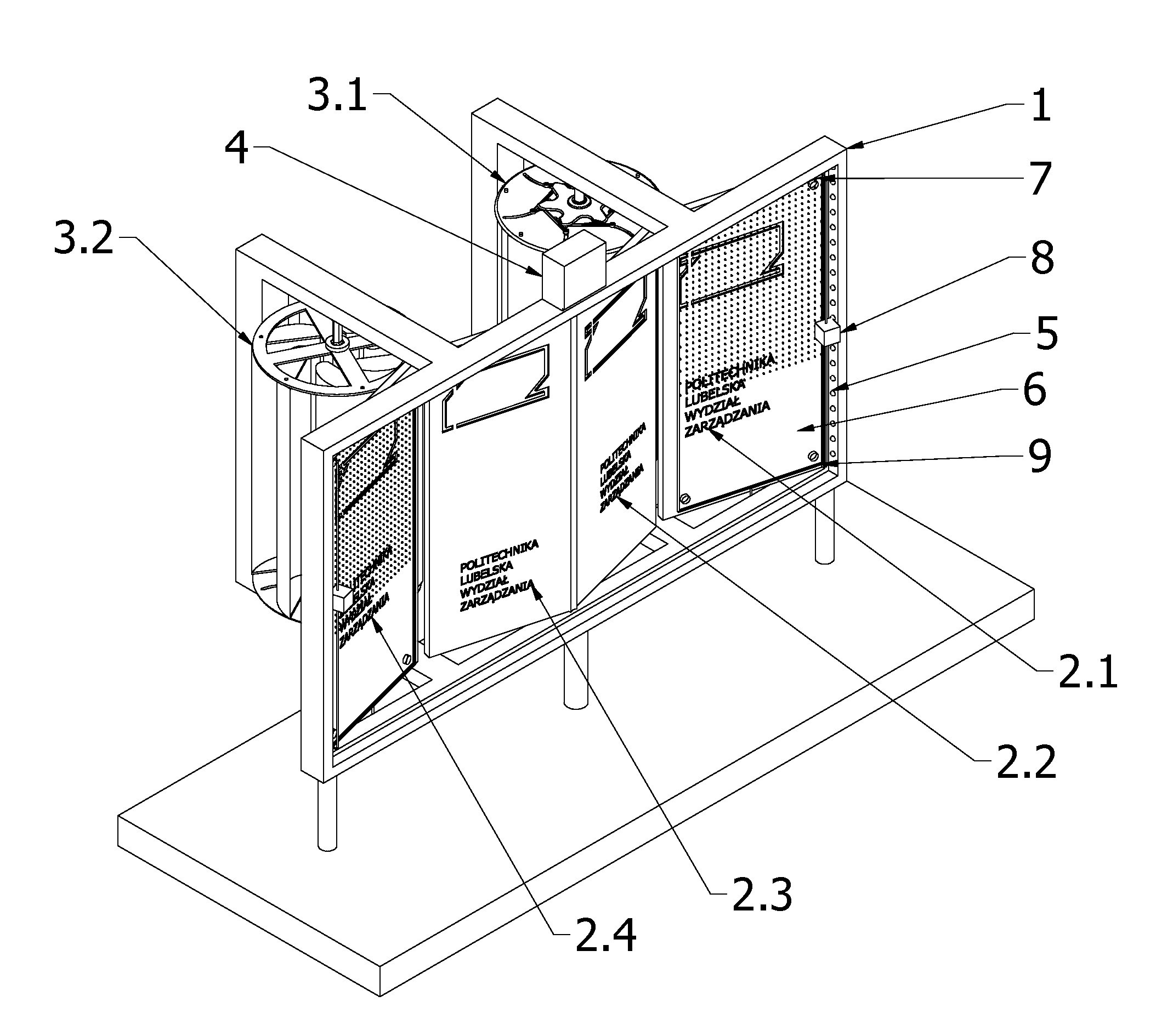

Oświetlany, zraszany billboard reklamowy posiadający ramę (1), w której zamocowane są tablice z powierzchnią reklamową (2.1, 2.2, 2.3, 2.4) oraz do ramy (1) zamocowane są turbiny wiatrowe (3.1, 3.2) charakteryzuje się tym, że płaszczyzny tablic z powierzchnią reklamową (2.1, 2.2, 2.3, 2.4) pochylone są do płaszczyzny głównej ramy (1) pod kątem ostrym oraz pomiędzy sąsiadującymi ze sobą tablicami z powierzchniami reklamowymi (2.1, 2.2, 2.3, 2.4) znajdują się szczeliny, za którymi znajdują się turbiny wiatrowe (3.1, 3.2) podłączone do modułu sterująco-zasilającego (4). Do modułu sterująco-zasilającego (4) podłączone jest oświetlenia (5) zamocowane do ramy (1). Do dwóch tablic z powierzchnią reklamową (2.1, 2.4) zamocowana jest para szyb (6), pomiędzy którymi znajduje się szczelina. U góry szyb, nad szczeliną znajduje się pierwsza rura (7) z otworami w ścianie bocznej skierowanymi w dół podłączona do pompy (8). W dole szyb (6) w szczelinie znajduje się druga rura (9) odprowadzająca wodę, z otworami w bocznej ściance od strony szczeliny podłączona z pompą (8).
