Piasta wirnika nośnego
Nr zgłoszenia: P.443346
Twórcy: ZBIGNIEW CZYŻ (PL), MIROSŁAW WENDEKER (PL), PAWEŁ KARPIŃSKI (PL), KRZYSZTOF SKIBA (PL)

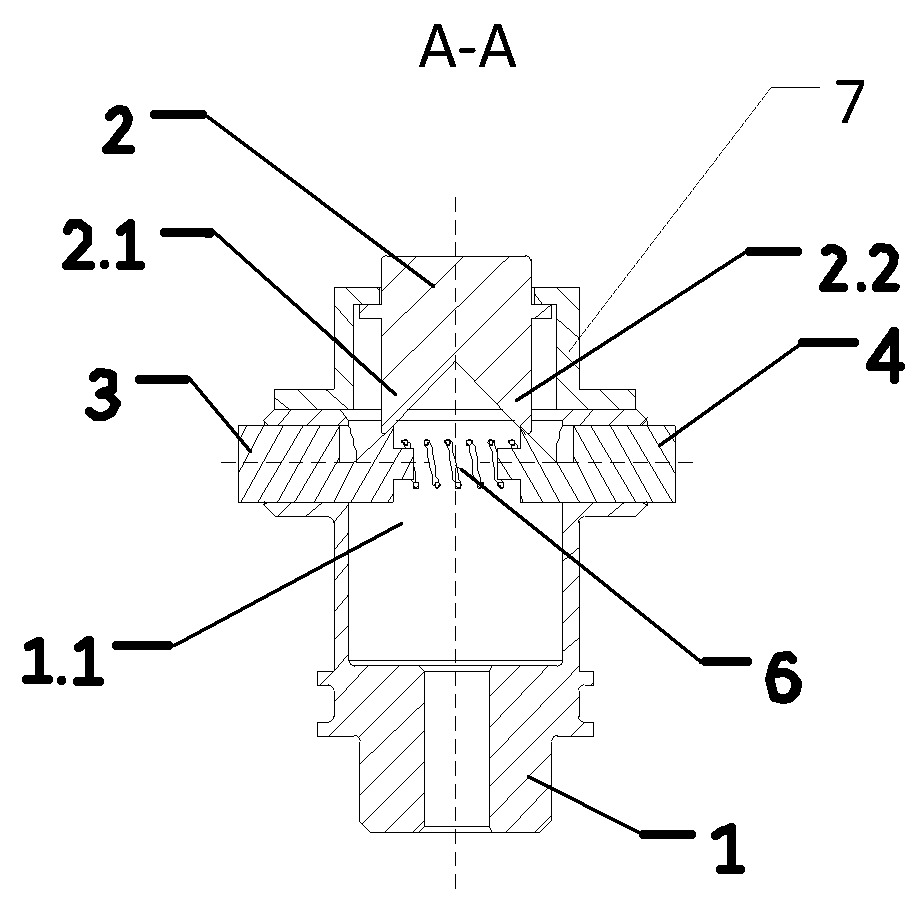

Przedmiotem zgłoszenia jest piasta wirnika nośnego. Charakteryzuje się ona tym, że piasta (1) od strony przeciwnej do strony jej montażu posiada otwór (1.1), w którym znajduje się przycisk odblokowujący (2), posiadający od strony mocowania piasty (1) dwa kliny (2.1, 2.2) ułożone naprzeciwko siebie po dwóch stronach osi piasty (1) i posiadające powierzchnię pochyloną pod kątem ostrym do osi piasty (1) od wewnętrznej strony piasty (1). Każdy z klinów (2.1, 2.2) przycisku (2) zazębiony jest z jednym z klinów znajdującym się na sworzniu blokującym (3, 4) ułożonych współosiowo i umiejscowionych w otworach znajdujących się w jarzmie łopat. Pomiędzy sworzniami blokującymi (3, 4) znajduje się sprężyna naciskowa (6).
