Siedzisko stelażowe, składane

Nr zgłoszenia: P.423943
Twórcy: PRZEMYSŁAW FILIPEK (PL)

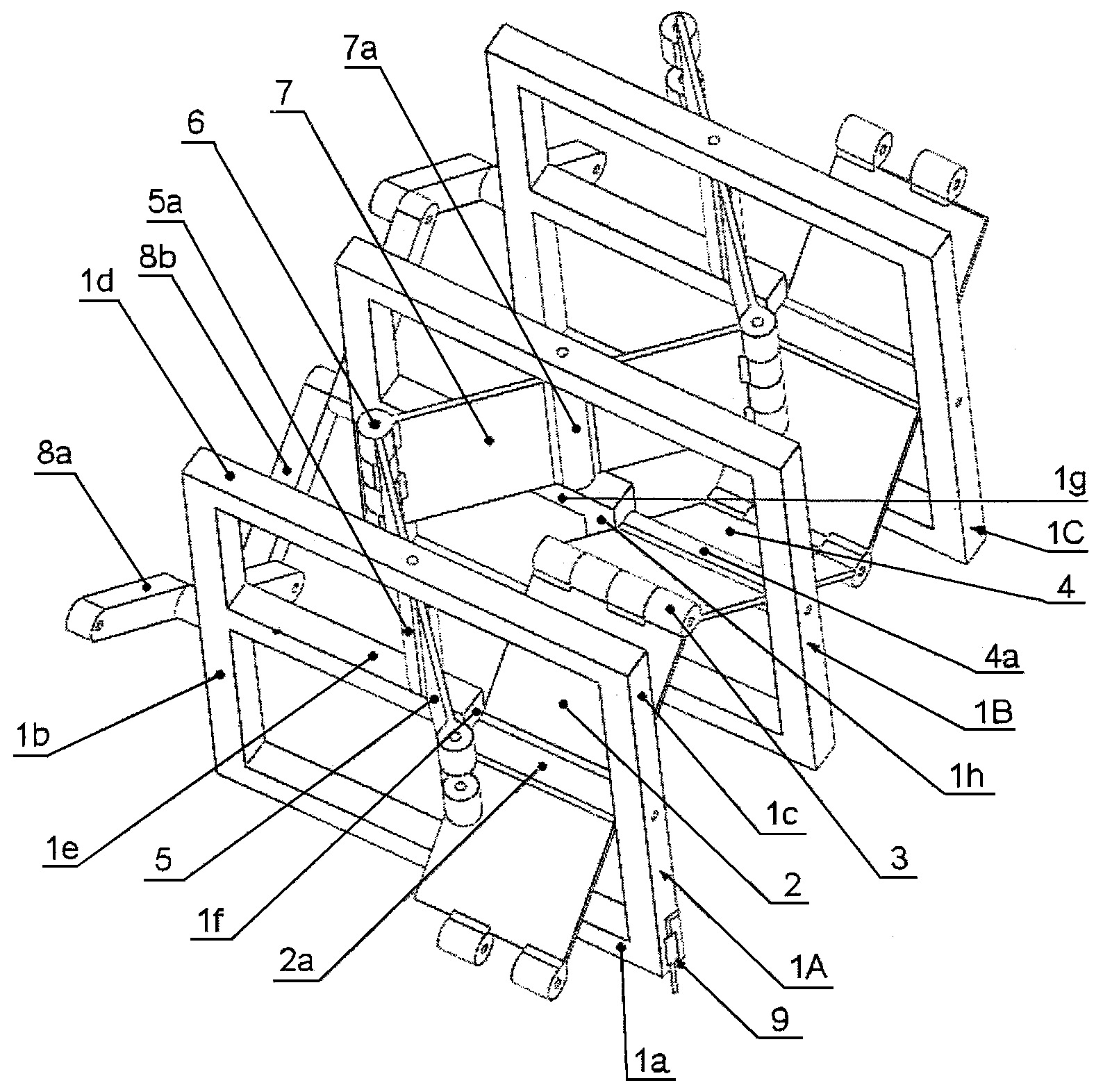

Przedmiotem zgłoszenia jest siedzisko stelażowe, składane, posiadające ramy, belki, płyty, zawiasy i wsporniki. Charakteryzuje się ono tym, że składa się z pierwszej ramy (1A), z podstawą (1a), belką tylną (1b), belką przednią (1c) i belką górną (1d). W części środkowej ramy (1A) znajduje się pierwsza belka środkowa (1e) równoległa do podstawy (1a) połączona z drugą belką środkową (1f) połączoną z podstawą (1a). Pomiędzy drugą belką środkową (1f) a belką przednią (1c) znajduje się pierwszy zawias (2a) pierwszej płyty (2), umieszczony po jej pierwszej stronie. Po drugiej stronie pierwszej płyty (2) znajduje się drugi zawias (3), który połączony jest z drugą płytą (4) z pierwszej strony. Druga płyta (4) z drugiej strony połączona jest za pomocą zawiasu płyty (4a) z czwartą belką środkową (1h) drugiej ramy (1 B), o takiej samej budowie jak pierwsza rama (1A).
