Sposób kształtowania stopniowanych odkuwek, zwłaszcza odkuwek osi kolejowych
Nr zgłoszenia: P.445200
Twórcy: GRZEGORZ WINIARSKI (PL), TOMASZ BULZAK (PL), ŁUKASZ WÓJCIK (PL), KONRAD LIS (PL)

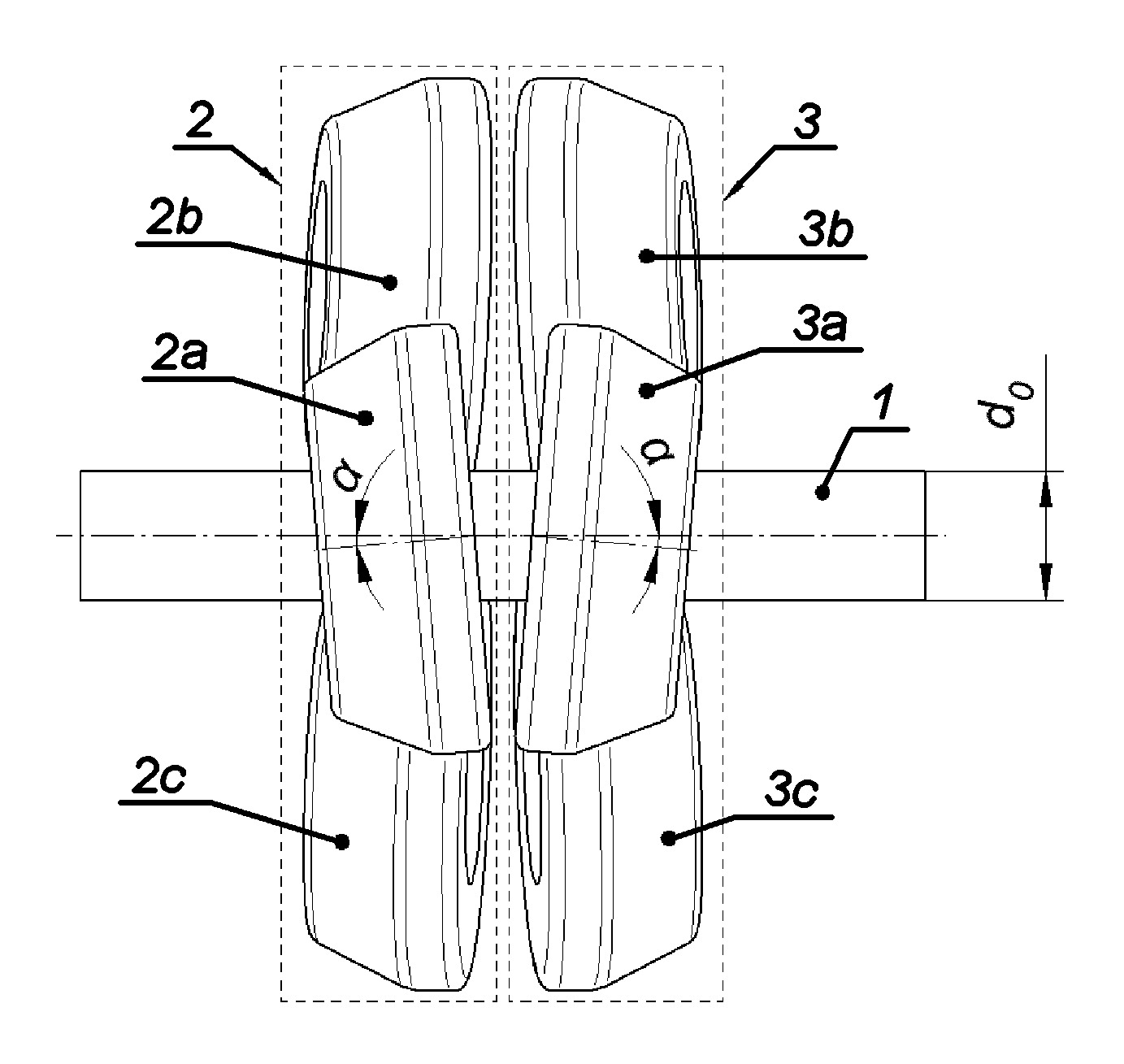

Przedmiotem zgłoszenia jest sposób kształtowania stopniowanych odkuwek, zwłaszcza odkuwek osi kolejowych, który polega na tym, że materiał wsadowy (1) w postaci odcinka pręta nagrzany do temperatury wyższej od temperatury rekrystalizacji materiału wprowadza się pomiędzy pierwszy zespół narzędzi kształtujących (2), składający się z trzech jednakowych rolek kształtujących (2a), (2b) i (2c), rozmieszczonych co 120° wokół materiału wsadowego (1), których oś symetrii jest usytuowana względem osi symetrii materiału wsadowego (1), pod kątem ostrym (α) i pomiędzy drugi zespół narzędzi kształtujących (3) składający się z trzech jednakowych rolek kształtujących (3a), (3b) i (3c), rozmieszczonych co 120° wokół materiału wsadowego (1), których oś symetrii jest usytuowana względem osi symetrii materiału wsadowego (1) pod kątem ostrym (α), przy czym tylne powierzchnie czołowe rolek kształtujących (2a), (2b) i (2c) pierwszego zespołu narzędzi kształtujących (2) znajdują się od strony tylnych powierzchni czołowych rolek kształtujących (3a), (3b) i (3c) drugiego zespołu narzędzi kształtujących (3). Następnie wprawia się rolki kształtujące (2a), (2b), (2c), (3a), (3b) i (3c) w ruch obrotowy wokół ich osi symetrii, w tym samym kierunku i z taką samą prędkością (n). Następnie wprawia się rolki kształtujące (2a), (2b), (2c), (3a), (3b) i (3c) w ruch postępowy w kierunku promieniowym i zmniejsza się średnice rozstawu rolek kształtujących (2a), (2b), (2c), (3a), (3b) i (3c), jednocześnie wywiera się nacisk na materiał wsadowy (1) i wprawia się materiał wsadowy (1) w ruch obrotowy w kierunku przeciwnym do kierunku ruchu obrotowego rolek kształtujących (2a), (2b), (2c), (3a), (3b), i (3c).

Nazwa patentu:
Sposób kształtowania stopniowanych odkuwek, zwłaszcza odkuwek osi kolejowych
