Sposób otrzymywania stopniowanych odkuwek drążonych, zwłaszcza odkuwek drążonych osi kolejowych
Sposób otrzymywania stopniowanych odkuwek drążonych, zwłaszcza odkuwek drążonych osi kolejowych
Nr zgłoszenia: P.434406
Twórcy: JANUSZ TOMCZAK (PL), ZBIGNIEW PATER (PL), TOMASZ BULZAK (PL)

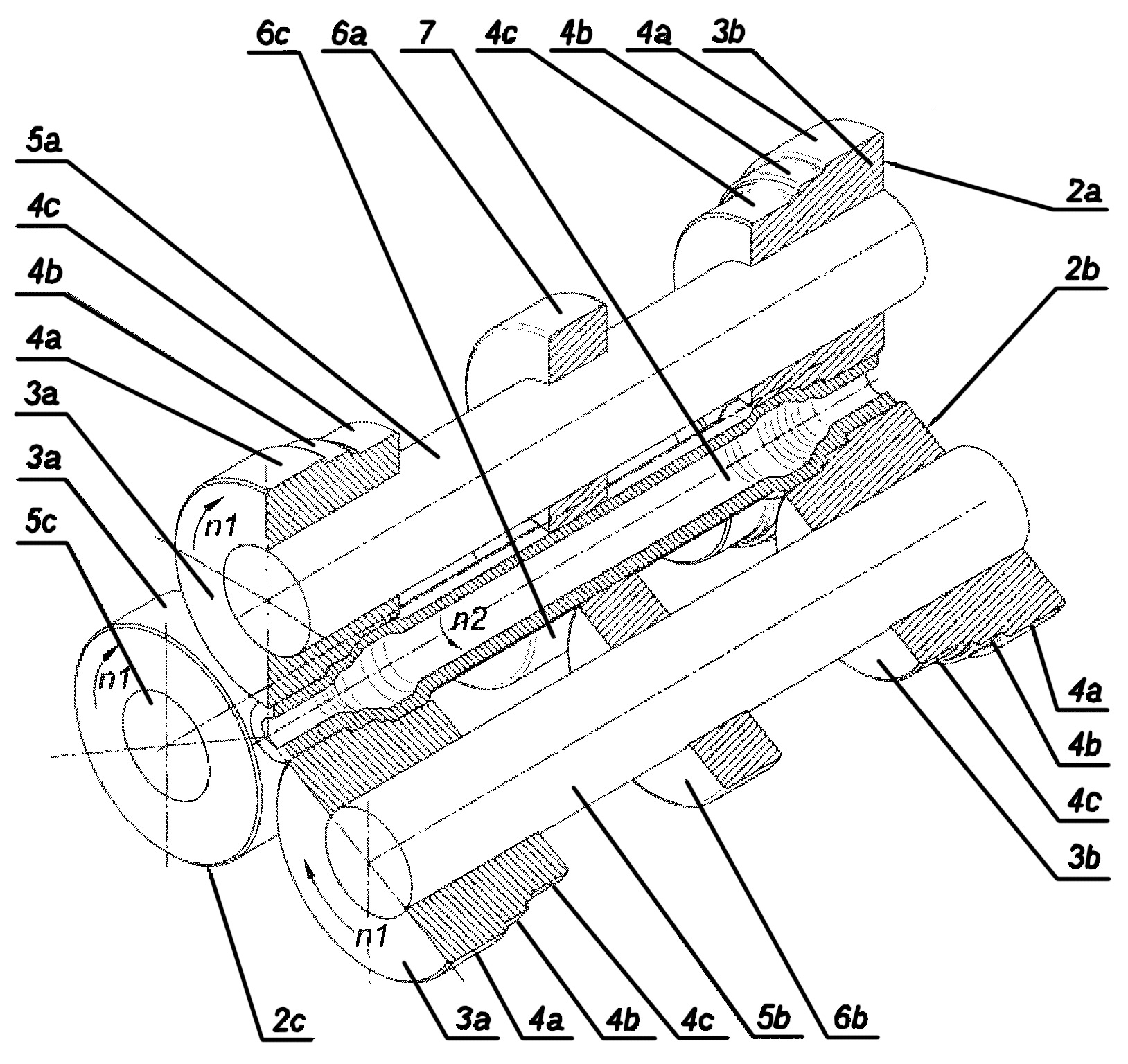

Sposób otrzymywania stopniowanych odkuwek drążonych, zwłaszcza odkuwek drążonych osi kolejowych charakteryzuje się tym, że półwyrób w kształcie wielostopniowego wałka drążonego o długości początkowej mniejszej od długości drążonej odkuwki osi kolejowej (7), posiadający skrajne walcowe stopnie o jednakowej średnicy, za którymi znajdują się stopnie stożkowe połączone z pośrednimi stopniami walcowymi o jednakowych średnicach, zaś w części środkowej półwyrobu znajduje się centralny stopień średnicy o średnicy mniejszej od średnicy pośrednich stopni walcowych, nagrzewa się do temperatury w zakresie od 1000°C do 1280°C, a następnie podaje się nagrzany półwyrób do przestrzeni roboczej urządzenia do kształtowania skrajnych stopni oraz prostowania i umieszcza się półwyrób między trzema zespolonymi narzędziami (2a, 2b i 2c), które składają się z dwóch stopniowanych walców (3a, 3b), które znajdują się na skrajnych końcach wałów (5a, 5b i 5c) oraz rolek o walcowych powierzchniach (6a, 6b i 6c), które znajdują się w częściach środkowych wałów (5a, 5b i 5c), następnie wprawia się zespolone narzędzia (2a, 2b i 2c) w ruch obrotowy w tym samym kierunku i z taką samą prędkością (n1) i jednocześnie wprawia się zespolone narzędzia (2a, 2b i 2c) w ruch promieniowy z jednakowymi prędkościami w kierunku osi półwyrobu i wywiera się nacisk na skrajne dwa stopnie półwyrobu oraz na dwa stożkowe stopnie półwyrobu powierzchniami walcowymi (4a, 4b i 4c) stopniowanych walców (3a, 3b), i wprawia się półwyrób w ruch obrotowy w kierunku przeciwnym do kierunku obrotów stopniowanych walców (3a, 3b) i kształtuje się stopnie na skrajnych końcach odkuwki (7).
