Sterowany bufor ciepłej wody
Nr zgłoszenia: P.449888
Twórcy: MARIUSZ WALCZAK (PL), MIROSŁAW SZALA (PL), BERNARD POŁEDNIK (PL)

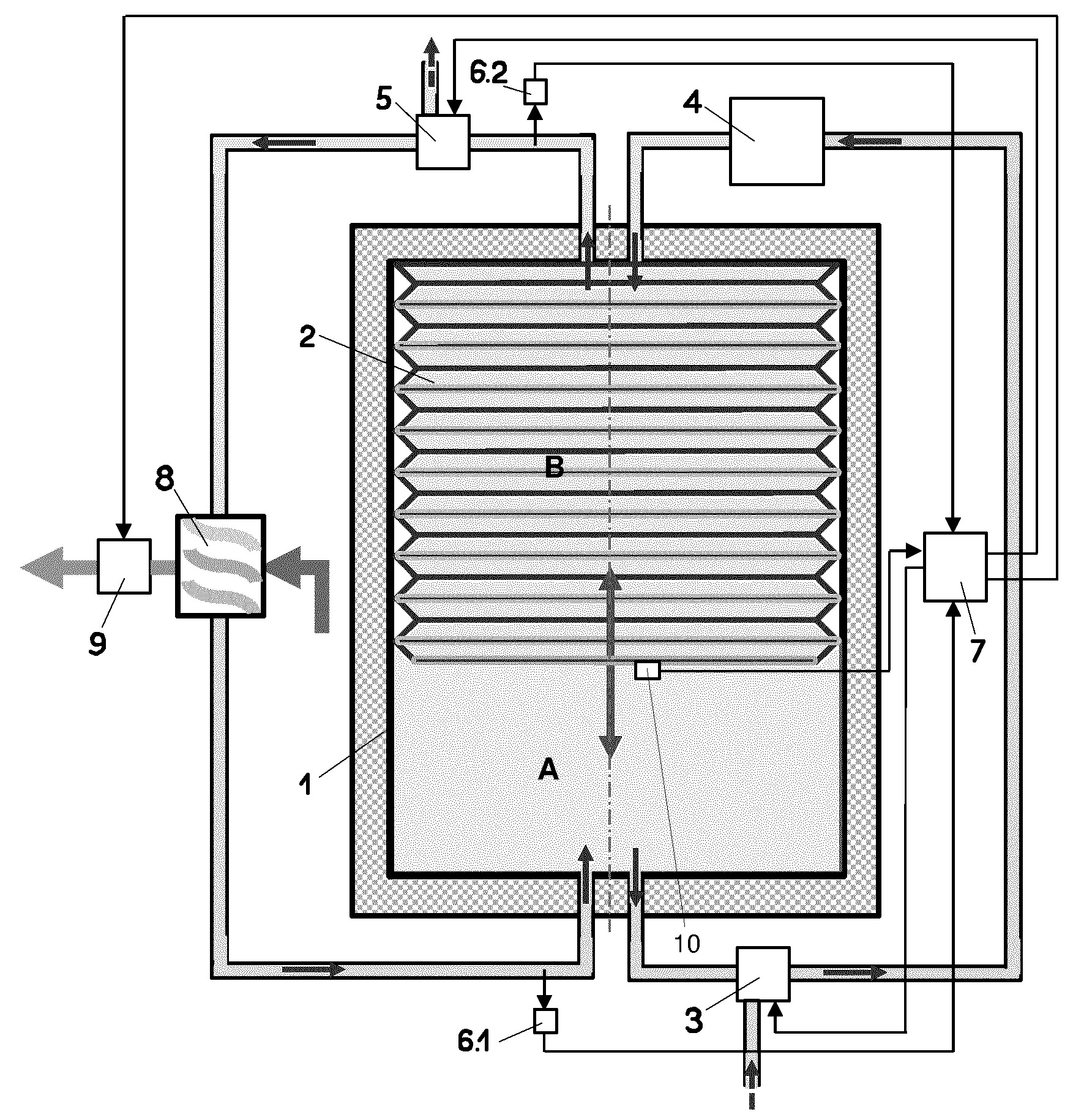

Przedmiotem zgłoszenia jest sterowany bufor ciepłej wody składający się z izolowanego termicznie dwukomorowego zbiornika wody (1), w którym znajduje się uszczelniona termoizolacyjna przegroda (2), która dzieli zbiornik wody (1) na komorę pierwszą (A) schłodzonej wody i komorę drugą (B) ciepłej wody. Poza zbiornikiem wody (1) komora pierwsza (A) schłodzonej wody połączona jest z komorą drugą (B) ciepłej wody poprzez pompę obiegową (3) i podgrzewacz wody (4). Do komory pierwszej (A) schłodzonej wody podłączona jest rura doprowadzająca wodę, a do komory drugiej (B) ciepłej wody przez rurę odprowadzającą wodę podłączona jest pompa odprowadzająca (5). W rurze doprowadzającej wodę do komory pierwszej (A) schłodzonej wody i w rurze odprowadzającej wodę z komory drugiej (B) ciepłej wody umieszczone są czujniki temperatury (6.1, 6.2), które wraz z pompą obiegową (3) i pompą odprowadzającą (5) połączone są ze sterownikiem (7). Charakteryzuje się on tym, że przegrodą (2) jest rura harmonijkowa, która w zbiorniku wody (1) pierwszym końcem zamocowana jest do jednej z podstaw albo do jednej ze ścian bocznych, zaś jej drugi koniec jest zaślepiony. Pompa odprowadzająca (5) połączona jest poprzez wymiennik ciepła (8) i rurę doprowadzającą wodę z komorą pierwszą (A) schłodzonej wody. Wymiennik ciepła (8) połączony jest z pompą czynnika odbierającego ciepło (9), która połączona jest ze sterownikiem (7).

Nazwa patentu:
Sterowany bufor ciepłej wody
