Urządzenie do formowania wyrobów

Nr zgłoszenia: P.436381
Twórcy: TOMASZ KLEPKA (PL), FILIP LONGWIC (PL), ŁUKASZ GARBACZ (PL)

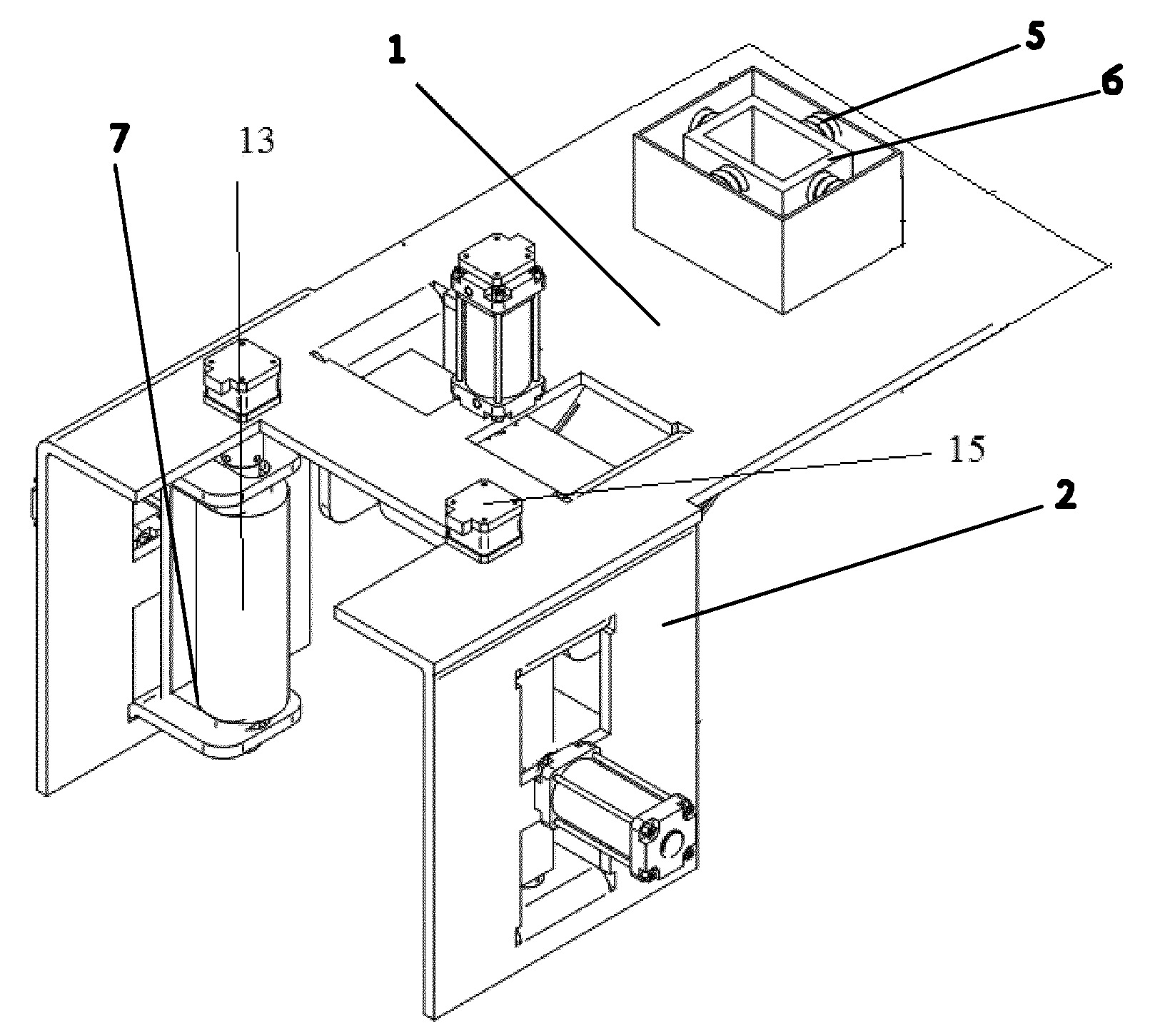

Przedmiotem zgłoszenia jest urządzenie do formowania wyrobów, które składa się z metalowego korpusu (1) o grubości od 3 do 5 mm w kształcie prostokąta, do którego obu dłuższych boków przymocowane są krótszymi bokami na stałe pod kątem 90° do korpusu (1) dwa naprzeciwległe, jednakowe metalowe elementy (2) w kształcie prostokąta o grubości od 3 do 5 mm. Na krótszym boku korpusu (1) w jego części centralnej po przeciwnej stronie do elementów (2) znajduje się prostokątny otwór. Na krawędziach prostokątnego otworu w otworach montażowych zamocowane są jednym końcem sprężyny (5). Do drugiego końca sprężyn (5) zamocowana jest ramka (6). W centralnej części korpusu (1) i w centralnych częściach elementów (2) wykonane są po dwa nacięcia (7) w kształcie litery U skierowane do siebie krótszymi bokami z centralnie wykonanymi prostokątnymi otworami kierunkowymi. Wszystkie nacięcia w kształcie litery U wygięte są pod kątem 90°.
