Urządzenie do oczyszczania i kształtowania parametrów termicznych powietrza wewnętrznego

Nr zgłoszenia: P.438411
Twórcy: BERNARD POŁEDNIK (PL)

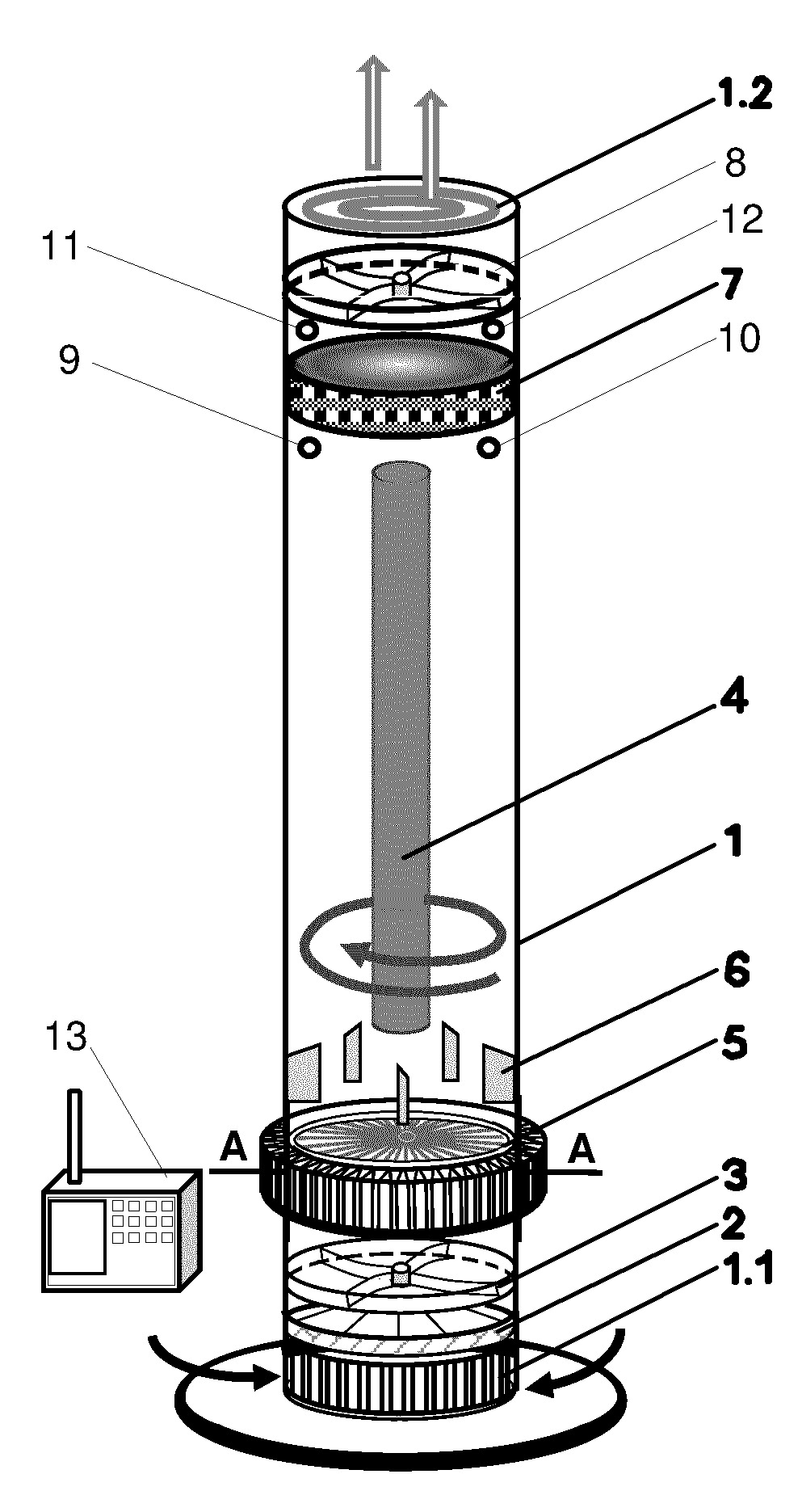

Przedmiotem wynalazku jest urządzenie do oczyszczania i kształtowania parametrów termicznych powietrza wewnętrznego składające się z obudowy (1) z wlotem powietrza (1.1) w dolnej części obudowy (1) i wylotem powietrza (1.2) w górnej części obudowy (1), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2), wentylator osiowy (3) oraz zamocowany osiowo promiennik UV-C (4). Charakteryzuje się ono tym, że nad pierwszym wentylatorem osiowym (3) zamocowany jest klimatyzator (5) składający się z pierścienia klimatyzatora z rozmieszczonymi na jego obwodzie zwężającymi się przelotowymi otworami. W otworach znajdują się ogniwa Peltiera. Do powierzchni ogniw Peltiera znajdujących się na zewnętrznej stronie pierścienia klimatyzatora zamocowane są pierwsze radiatory. Do powierzchni ogniw Peltiera znajdujących się na wewnętrznej stronie pierścienia klimatyzatora zamocowane są drugie radiatory skierowane w stronę osi pierścienia klimatyzatora. Nad klimatyzatorem (5) do wewnętrznej powierzchni obudowy (1) zamocowane są kierownice powietrza (6). Nad promiennikiem UV-C (4) znajduje się filtr powietrza z węglem aktywnym (7).
