Urządzenie do regulowanego spieniania lepiszcza asfaltowego

Nr zgłoszenia: P.445620
Twórcy: BERNARD POŁEDNIK (PL), WOJCIECH FRANUS (PL), AGNIESZKA WOSZUK (PL)

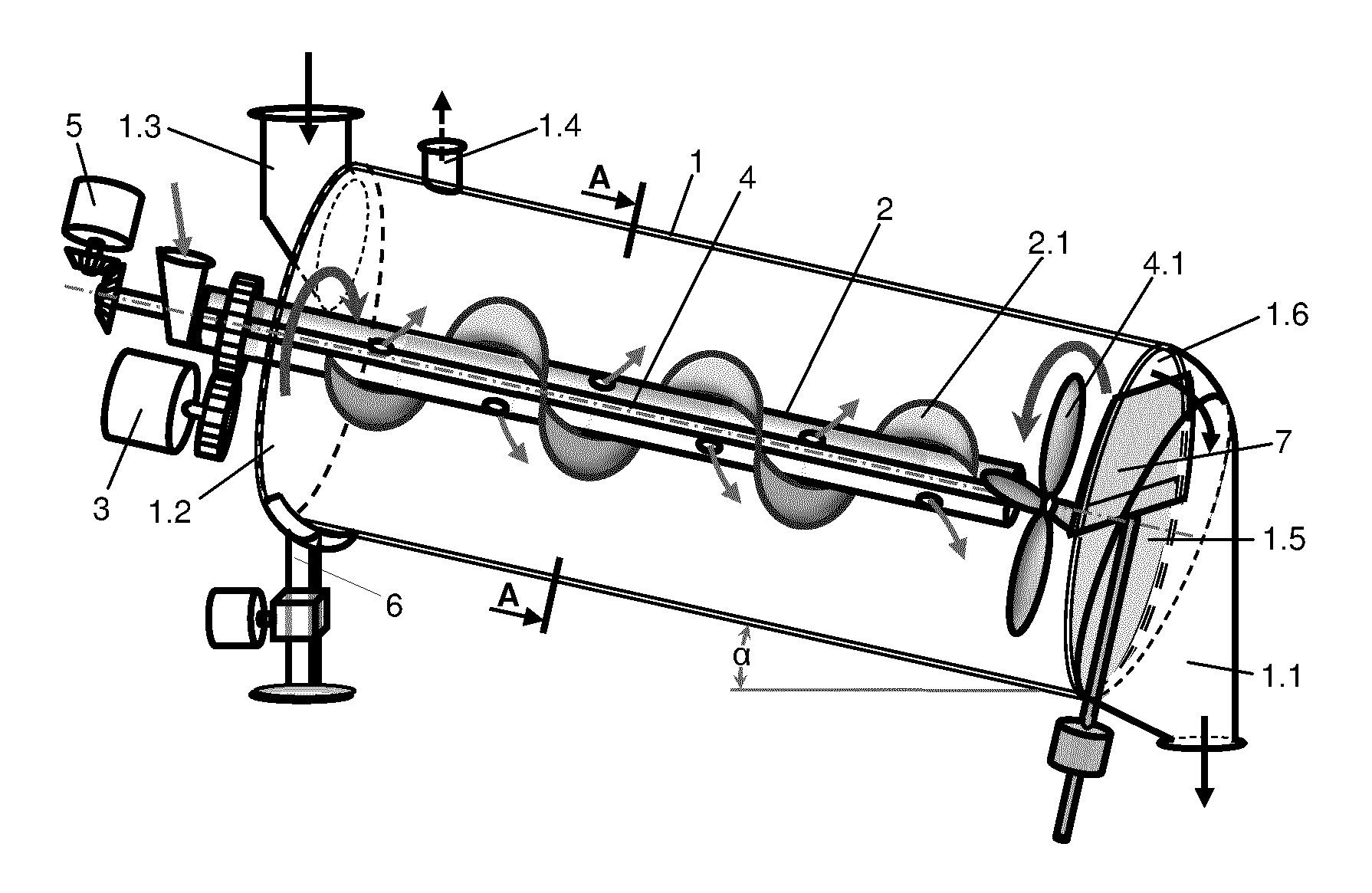

Przedmiotem zgłoszenia jest urządzenie do regulowanego spieniania lepiszcza asfaltowego posiadające ogrzewany zbiornik (1) w kształcie walca ze spustem (1.1) w końcowej części, zaś w początkowej części zbiornika (1) znajduje się pokrywa (1.2) z wlotem asfaltu (1.3) oraz w początkowej części zbiornika (1) znajduje się króciec wydmuchowy (1.4). Wewnątrz zbiornika (1) w jego osi znajduje się pierwszy wał (2) w postaci rury z otworami znajdującymi się na jej powierzchni bocznej, do którego to pierwszego wału (2) zamocowane są pierwsze łopaty mieszające (2.1). Pierwszy wał (2) podłączony jest do dozownika środka spieniającego i sprzężony jest z napędem obrotowym (3). Wewnątrz pierwszego wału (2) znajduje się usytuowany współosiowo drugi wał (4) w postaci rury, który napędzany jest niezależnym napędem (5) i na którego końcu zamocowane są drugie łopaty mieszające (4.1). Charakteryzuje się ono tym, że oś zbiornika (1) nachylona jest do podłoża pod kątem ostrym (α). Do zewnętrznej powierzchni bocznej początkowej części zbiornika (1) zamocowany jest koniec podnośnika (6) usadowionego na podłożu. Pierwsze łopaty mieszające (2.1) są w kształcie wstęgi ślimaka, zaś drugie łopaty mieszające (4.1) tworzą śmigło. W końcowej części zbiornika (1) przed spustem (1.1) znajduje się przegroda (1.5) przelewowa albo wylewowa ze szczeliną (1.6).

    Formularz kontaktowy







    Wykorzystanie:



    Nazwa patentu:
    Urządzenie do regulowanego spieniania lepiszcza asfaltowego
