Urządzenie do turbulentnego spieniania lepiszcza asfaltowego

Nr zgłoszenia: P.445616
Twórcy: BERNARD POŁEDNIK (PL), WOJCIECH FRANUS (PL), AGNIESZKA WOSZUK (PL)

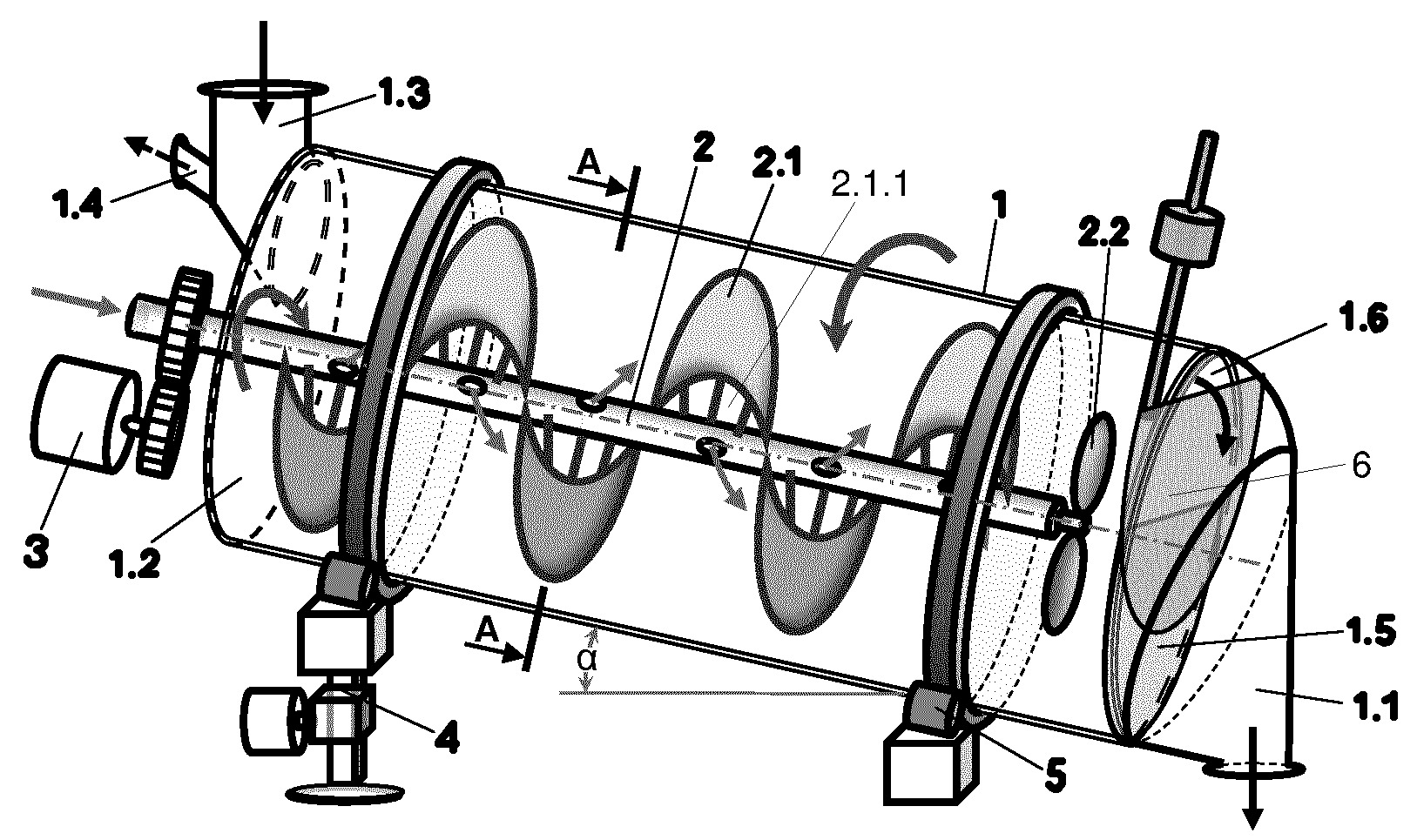

Przedmiotem zgłoszenia jest urządzenie do turbulentnego spieniania lepiszcza asfaltowego posiadające ogrzewany zbiornik (1) w kształcie walca ze spustem (1.1) w końcowej części, zaś w początkowej części zbiornika (1) znajduje się pokrywa (1.2) z wlotem asfaltu (1.3) oraz do wlotu asfaltu (1.3) podłączony jest króciec wydmuchowy (1.4). Wewnątrz zbiornika (1) w jego osi znajduje się wał (2) w postaci rury z otworami znajdującymi się na jej powierzchni bocznej, do której zamocowane są łopaty mieszające (2.1, 2.2). Wał (2) podłączony jest do dozownika środka spieniającego i sprzężony jest z napędem obrotowym (3). Charakteryzuje się ono tym, że oś zbiornika (1) nachylona jest do podłoża pod kątem ostrym (α). Do zewnętrznej powierzchni bocznej początkowej części zbiornika (1) zamocowany jest koniec podnośnika (4) usadowionego na podłożu oraz do zewnętrznej powierzchni bocznej zbiornika (1) zamocowany jest mechanizm (5) obracający zbiornik (1) wokół jego osi. Pierwsze łopaty mieszające (2.1) są w kształcie wstęgi ślimaka, zaś drugie łopaty mieszające (2.2) znajdują się na końcu wału (2) i tworzą śmigło. W końcowej części zbiornika (1) przed spustem (1.1) znajduje się przegroda (1.5) przelewowa albo wylewowa ze szczeliną (1.6). Przegroda (1.5) zamocowana jest do zbiornika (1) w sposób umożlwiający jego obrót, a szczelina (1.6) ma stałe położenie względem podłoża.
