Urządzenie przenośne do plazmowania, zwłaszcza roślin
Nr zgłoszenia: P.428460
Twórcy: JOANNA PAWŁAT (PL), MICHAŁ KWIATKOWSKI (PL), PIOTR TEREBUN (PL)

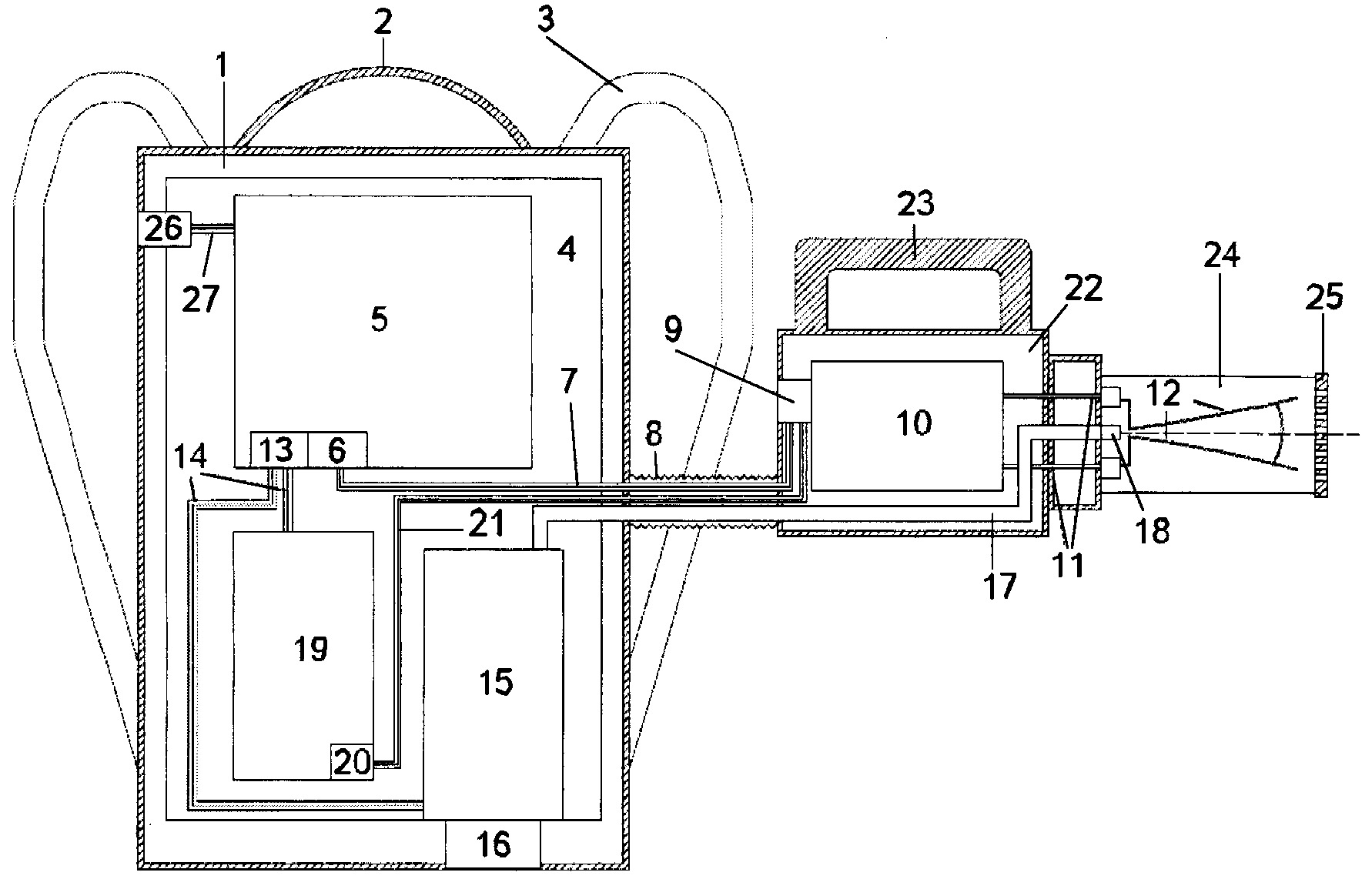

Urządzenie przenośne do plazmowania zwłaszcza roślin plazmą niskotemperaturową pracujące pod ciśnieniem atmosferycznym, posiadające akumulator, sprężarkę, przekształtnik napięcia składa się z przenośnej obudowy (1), z płytą montażową (4), do której zamocowany jest układ akumulatorów (5) z włącznikiem układu zasilania (6) połączonym przewodami elektrycznymi (7) w osłonie (8) z układem przełączników (9) generatora wysokiego napięcia (10), który przewodami elektrycznymi (11) połączony jest z elektrodami (12) generatora plazmy ze ślizgającym się łukiem elektrycznym. Do gniazda (13) układu akumulatorów (5) podłączona jest przewodami elektrycznymi (14) sprężarka (15), która posiada wlot powietrza (16) i podłączona jest przewodem rurowym (17) z wlotem gazu (18) reaktora plazmowego. Do gniazda (13) układu akumulatorów przewodami elektrycznymi (14) podłączony jest przekształtnik napięcia (19), który poprzez gniazdo (20) podłączony jest przewodami elektrycznymi (21) do układu przełączników (9) generatora wysokiego napięcia (10). Generator wysokiego napięcia (10) zamocowany jest w obudowie (22) z uchwytem (23), do której zamocowana jest głowica (24) reaktora plazmowego.
