Wiatrak reklamowy obracany
Nr zgłoszenia: P.446532
Twórcy: ŁUKASZ SKOWRON (PL), MARCIN GĄSIOR (PL), KONRAD KANIA (PL), PRZEMYSŁAW KOWALIK (PL), PIOTR OLESZCZUK (PL), RADOSŁAW KAROL PIĄTEK (PL), MARZENA CICHORZEWSKA (PL)

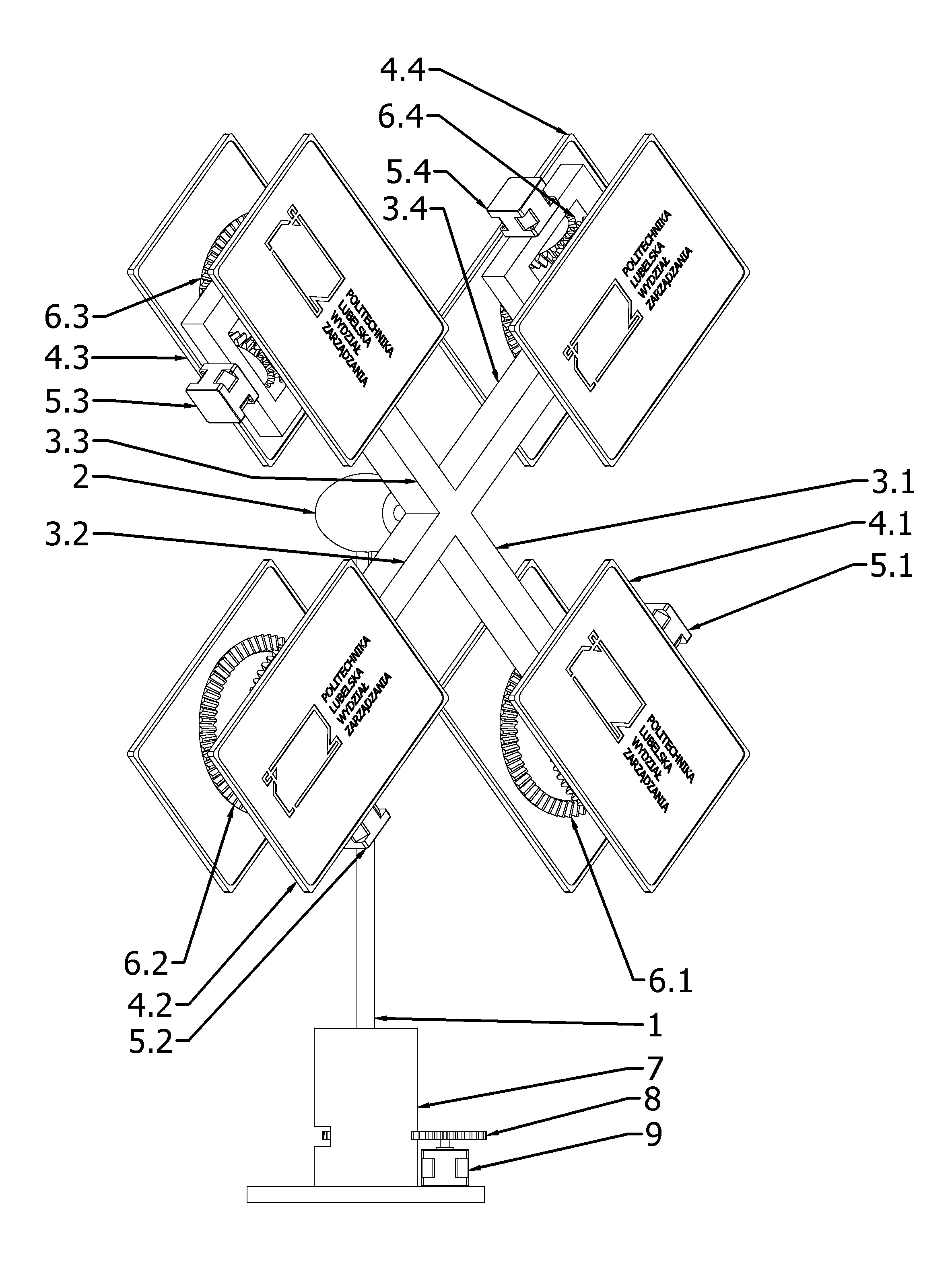

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny (2). Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego (2), o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego (2). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego (2), tudzież w drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo, za pomocą osi i tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego (2). Do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny drugi silnik elektryczny (5.1, 5.2, 5.3, 5.4), którego wał poprzez przekładnię (6.1, 6.2, 6.3, 6.4), połączony jest z tuleją tablicy reklamowej (4.1, 4.2, 4.3, 4.4), przy czym tuleja osadzona jest na osi. Słup (1) zamocowany jest obrotowo w dolnej części w podstawie (7) oraz słup (1) połączony jest za pomocą przekładni (8), korzystnie zębatej z wałem trzeciego silnika elektrycznego (9) zamocowanego do podstawy (6).
