Wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami

Nr zgłoszenia: P.446528
Twórcy: ŁUKASZ SKOWRON (PL), MARCIN GĄSIOR (PL), JAKUB BIS (PL), PAULINA JUSIUK (PL), JOANNA WYRWISZ (PL), EDWARD KOZŁOWSKI (PL), JACEK DZIWULSKI (PL)

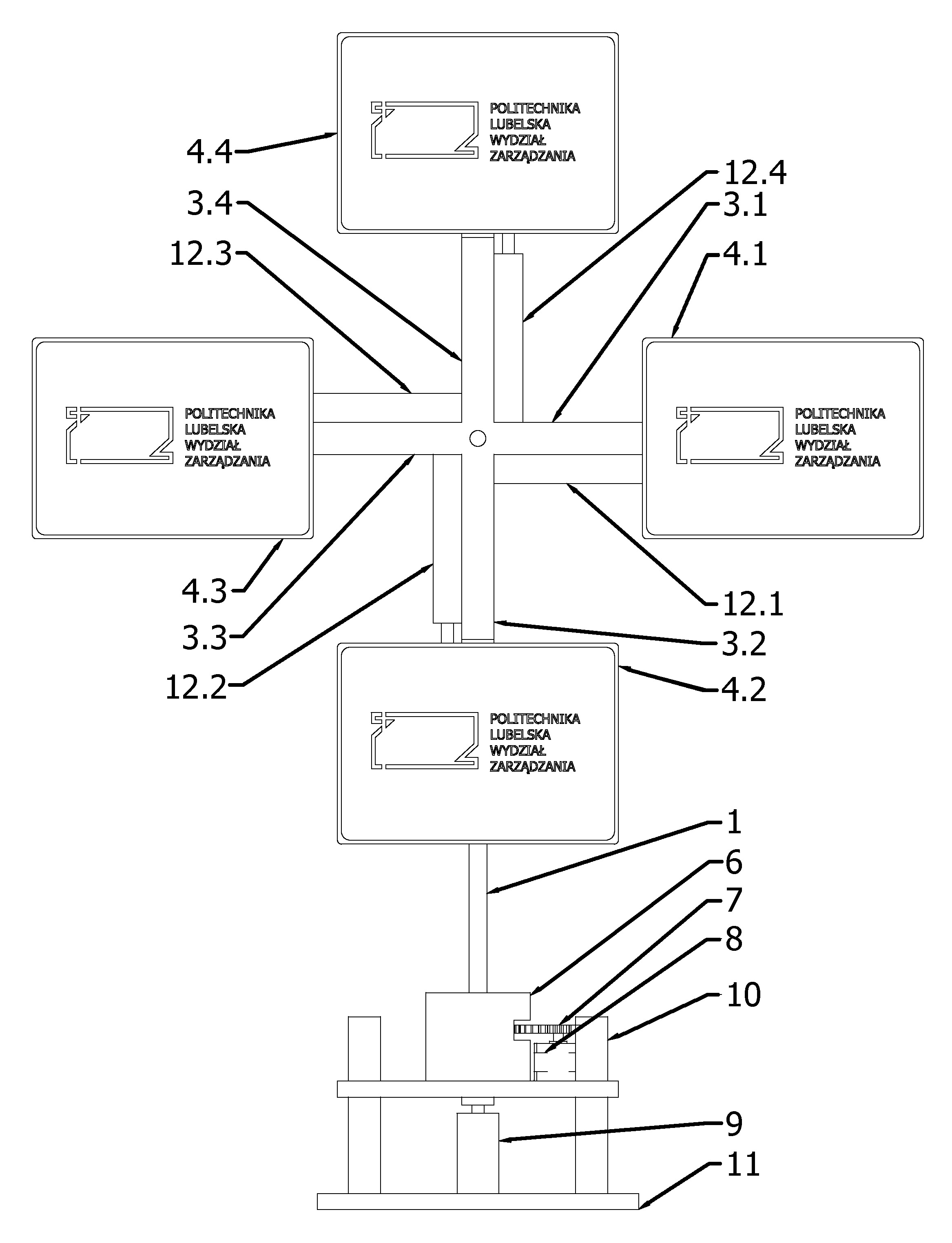

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny. Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego, o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego. W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego. W dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.3, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest obrotowo w dolnej części podstawy (6) oraz słup (1) połączony jest za pomocą przekładni (7), z wałem drugiego silnika elektrycznego (8) zamocowanego do podstawy (6) tudzież podstawa (6) zamocowana jest za pomocą siłownika (9) i słupów prowadzących (10) do drugiej podstawy (11). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest przesuwnie wzdłuż jego osi, za pomocą tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4) tudzież do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny drugi siłownik (12.1, 12.2, 12.3, 12.4), którego ruchomy koniec połączony jest z tuleją, na której osadzona jest obrotowo wokół osi równoległej do osi pierwszego silnika elektrycznego tablica reklamowa (4.1, 4.2, 4.3, 4.4).

    Formularz kontaktowy







    Wykorzystanie:



    Nazwa patentu:
    Wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami
