Wiatrak reklamowy obracany
Nr zgłoszenia: P.446517
Twórcy: ŁUKASZ SKOWRON (PL), MARCIN GĄSIOR (PL), ARKADIUSZ GOLA (PL), AGNIESZKA RZEPKA (PL), MARTA CHOLEWA-WIKTOR (PL), AGNIESZKA SULIMIERSKA (PL), BARTOSZ PRZYSUCHA (PL)

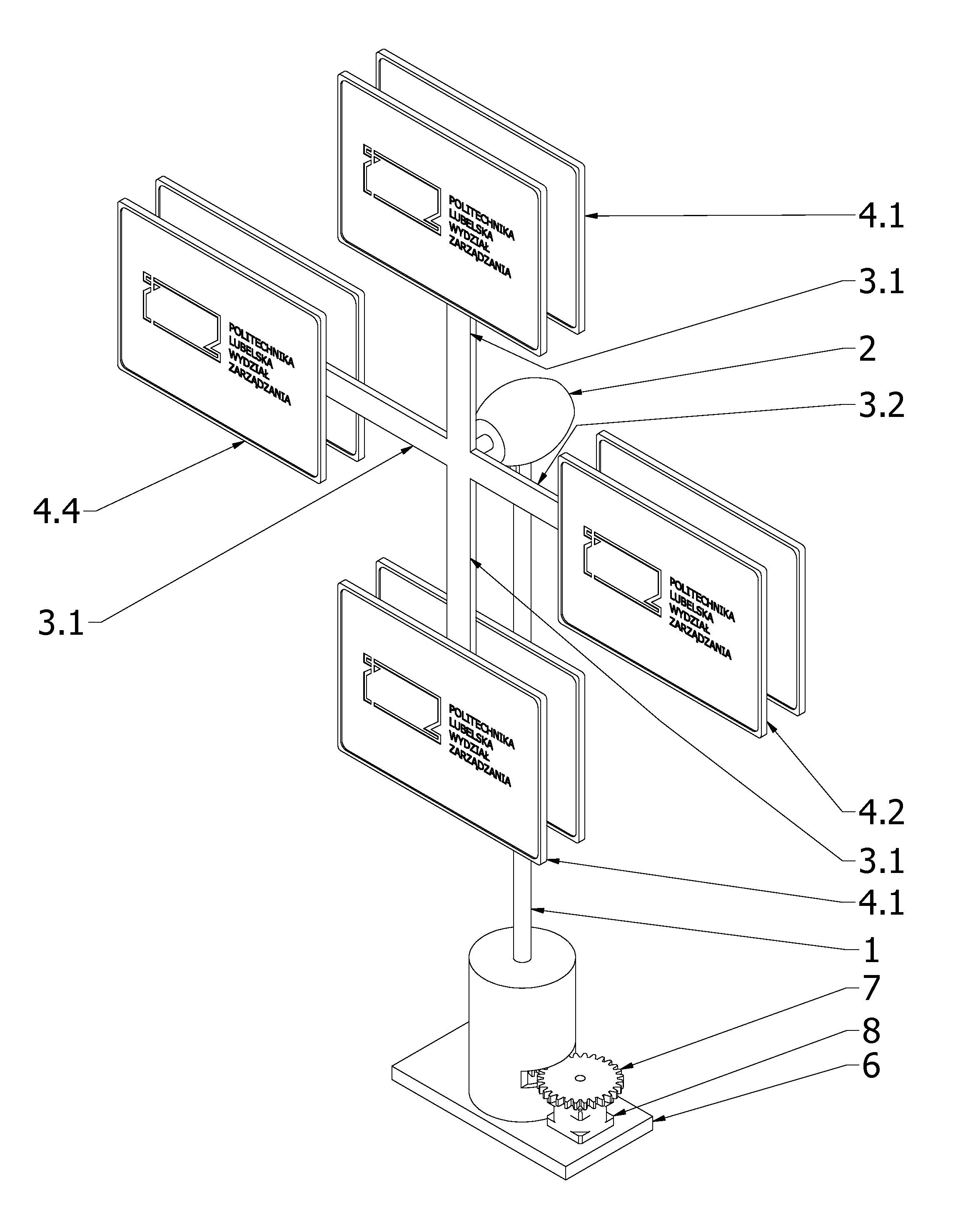

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny (2). Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego (2), o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2); Oś każdego z ramion (3.1, 3.2) ułożona jest prostopadle do osi silnika elektrycznego (2). W drugiej końcowej części każdego z ramion (3.1 3.2) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego (2). W dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest obrotowo w dolnej części w podstawie (6) oraz słup (1) połączony jest za pomocą przekładni (7), korzystnie zębatej z wałem drugiego silnika elektrycznego (8) zamocowanego do podstawy (6).
