Zegar wskazówkowy z ruchomą tarczą do wskazywania okresów czasu, oraz sposób i program komputerowy do jego wskazywania
Zegar wskazówkowy z ruchomą tarczą do wskazywania okresów czasu, oraz sposób i program komputerowy do jego wskazywania
Nr zgłoszenia: P.445601
Twórcy: MACIEJ NOWICKI (PL), SYLWESTER KORGA (PL)

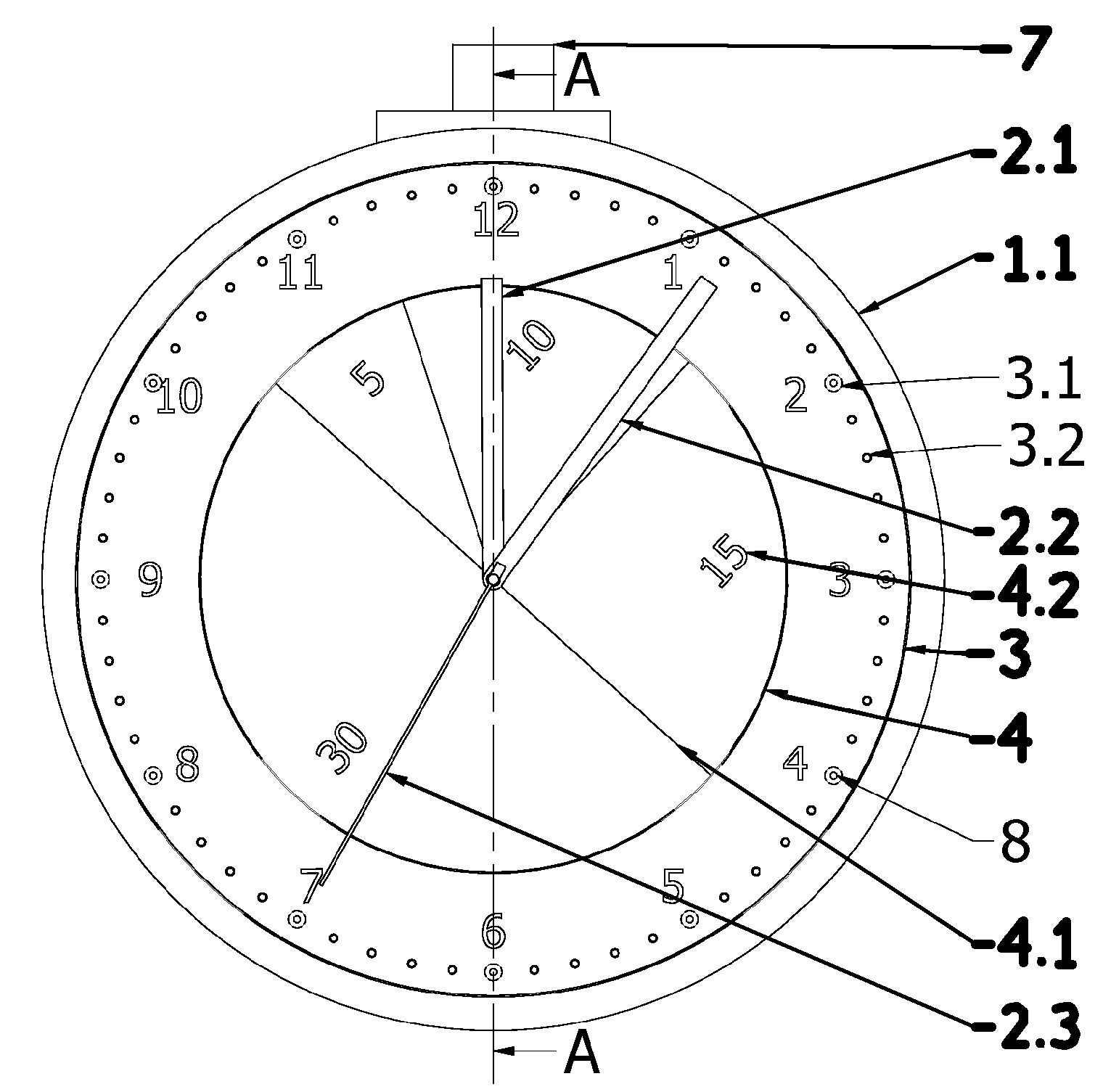

Przedmiotem zgłoszenia jest zegar wskazówkowy z ruchomą tarczą do wskazywania okresów czasu, oraz sposób i produkt komputerowy do jego wskazywania. Zegar wskazówkowy z ruchomą tarczą do wskazywania okresów czasu, posiadający obudowę (1.1), w której zamocowany jest mechanizm zegarowy z zamocowaną do jego wału wskazówką godzinową (2.1), wskazówką minutową (2.2) i wskazówką sekundową (2.3) oraz zamocowanym do pierwszej części obudowy (1.1) pierścieniem (3), który na swojej frontowej powierzchni posiada oznaczenia minutowe i godzinowe, charakteryzuje się tym, że w drugiej części obudowy w osi pierścienia (3) zamocowana jest obrotowo tarcza (4), która na swojej frontowej powierzchni posiada oznaczenia wycinków koła (4.1), korzystnie o kątach 30°, 60°, 90°, 180° i oznaczeniami cyfrowymi (4.2). Do tarczy (4) za pomocą przekładni zębatej, połączony jest wał silnika krokowego, zamocowanego do pierwszej części obudowy. Pierwszy mechanizm zegarowy i silnik krokowy połączone są elektronicznie do mikrokomputera (7).

Nazwa patentu:
Zegar wskazówkowy z ruchomą tarczą do wskazywania okresów czasu, oraz sposób i program komputerowy do jego wskazywania
