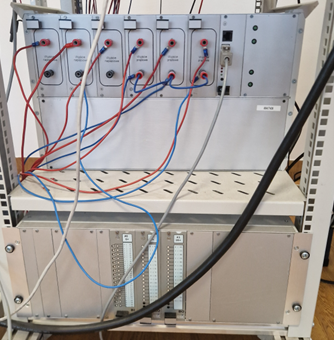

Generator przebiegów pomiarowych Ex-GPP2 to programowalny generator sygnałów napięciowych i prądowych, który jest wykorzystywany w celach pomiarowych oraz diagnostycznych.

Generator przebiegów pomiarowych Ex-GPP2 stanowi wielofunkcyjne urządzenie, które znajduje swoje zastosowanie w różnych dziedzinach, takich jak wyznaczanie charakterystyk prądowo-napięciowych, testowanie układów automatyki, zabezpieczeń i nie tylko. Każdy z sześciu dostępnych kanałów może generować sygnał napięcia lub prądu, co pozwala na tworzenie nietypowych konfiguracji pomiarowych. Elastyczność urządzenia jest zapewniana poprzez izolację galwaniczną kanałów napięciowych i prądowych. Dodatkowo, urządzenie jest wyposażone w łącze synchronizujące oraz pozwala na realizację układu wielokanałowego z dwoma lub większą liczbą zsynchronizowanych generatorów.

Ex-GPP2 posiada wbudowany przetwornik pomiarowy z wyprowadzeniem zacisków, co umożliwia niezależny pomiar generowanych przebiegów. Wewnętrzny program sterowania zapewnia niezależną regulację amplitudy i fazy w każdym z kanałów, generowanie przebiegów o zadanym odkształceniu oraz szereg funkcji czasowych. Sterowanie generatorem może odbywać się za pomocą mikropanelu lub komputera PC, który pracuje w trybie terminala VT100 z obsługą protokołu XMODEM CRC. Wybór trybu sterowania odbywa się automatycznie poprzez identyfikację urządzenia podłączonego do portu szeregowego generatora po jego włączeniu. Generator, po zasilaniu, wykrywa ilość i rodzaj podłączonych modułów napięciowych i prądowych oraz przyporządkowuje odpowiednie numery kanałów.

Generator przebiegów pomiarowych (GPP) to urządzenie, które wykorzystuje pamięć w postaci tablic do przechowywania parametrów sygnałów. Mikroprocesor cyklicznie odczytuje wartości przebiegu czasowego i zapisuje je w rejestrach przetworników cyfrowo-analogowych (C/A). Dostosowanie do obciążenia jest zapewnione poprzez specjalizowane końcówki mocy. Proces próbkowania jest wykonywany, co 1 stopień, a częstotliwość próbkowania zależy od częstotliwości sygnału wyjściowego i wynosi 50 Hz, co odpowiada okresowi próbkowania wynoszącemu 55 mikrosekund. Podstawowe przebiegi znajdują się w nieulotnej pamięci generatora. Przebiegi odkształcone syntetyzowane są w pamięci RAM lub ładowane

z komputera PC za pośrednictwem łącza szeregowego. Cały system operuje w oparciu

o 32-bitowy mikrokontroler Motorola MC68331 i 12-bitowe przetworniki cyfrowo-analogowe Analog Devices AD7943. Transmisja danych do przetworników odbywa się poprzez szybką magistralę szeregową QSPI, która jest izolowana galwanicznie. Końcówki mocy skonstruowane są na tranzystorach HEX-FET.
