Sposób kształtowania czopów wałków długich w układzie podwójnym
Nr zgłoszenia: P.423888
Twórcy: ZBIGNIEW PATER (PL), JANUSZ TOMCZAK (PL)

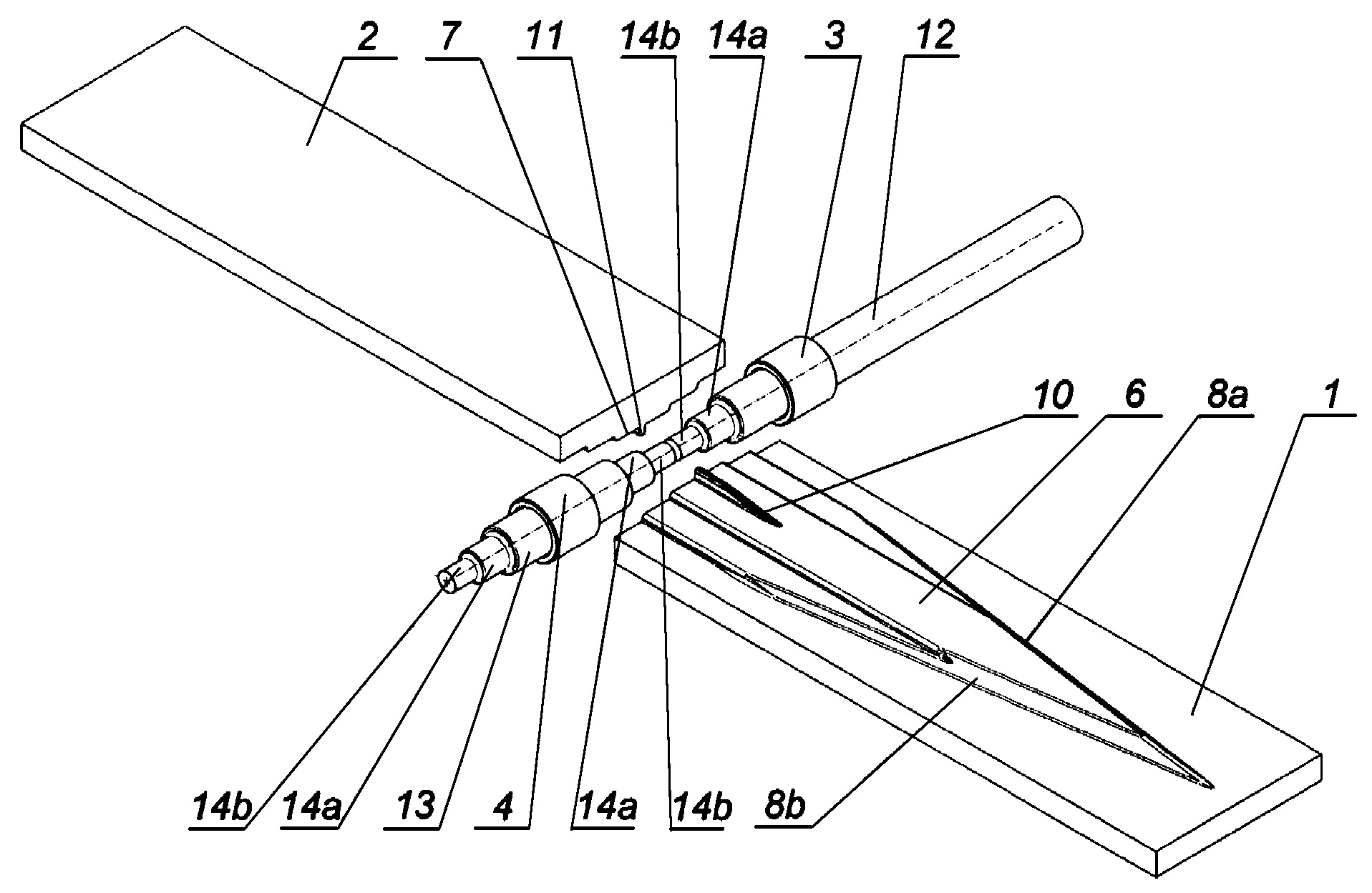

Sposób kształtowania czopów wałków długich w układzie podwójnym polega na tym, że jeden z końców półfabrykatu w kształcie odcinka pręta o średnicy równej maksymalnej średnicy odkuwki wałka (13) i długości wielokrotnie większej od długości kształtowanych odkuwek nagrzewa się lokalnie na długości kształtowanego stopnia do temperatury powyżej temperatury rekrystalizacji, po czym umieszcza się nagrzany koniec półfabrykatu w strefie wejściowej dolnego narzędzia płaskiego (1) i górnego narzędzia płaskiego (2), natomiast nienagrzaną część półfabrykatu umieszcza się w tulei prowadzącej przedniej (4), następnie wprawia się dolne narzędzie płaskie (1) i górne narzędzie płaskie (2) w przeciwbieżny ruch postępowy z jednakową prędkością i przemieszcza się dolne narzędzie płaskie (1) i górne narzędzie płaskie (2) nad nagrzanym końcem półfabrykatu i zagłębia się w nagrzany koniec półfabrykatu klinowe występy (6 i 7) znajdujące się na dolnym narzędziu płaskim (1) i górnym narzędziu płaskim (2) i wprawia się półfabrykat w ruch obrotowy, następnie oddziaływuje się na nagrzany koniec półfabrykatu pochyłymi powierzchniami (8a i 8b) oraz klinowych występów (6 i 7) dolnego narzędzia płaskiego (1) i górnego narzędzia płaskiego (2) i kształtuje się dwa stopnie (14a i 14b) na końcu półfabrykatu, następnie kalibruje się ukształtowane stopnie (14a i 14b) i jednocześnie odcina się skrajny naddatek, przy pomocy noży (10 i 11), które znajdują się na końcu klinowych występów (6 i 7) dolnego narzędzia płaskiego (1) i górnego narzędzia płaskiego (2).

Nazwa patentu:
Sposób kształtowania czopów wałków długich w układzie podwójnym
