Sposób wyznaczania własności plastycznych
Nr zgłoszenia: P.429889
Twórcy: ZBIGNIEW PATER (PL), JANUSZ TOMCZAK (PL)

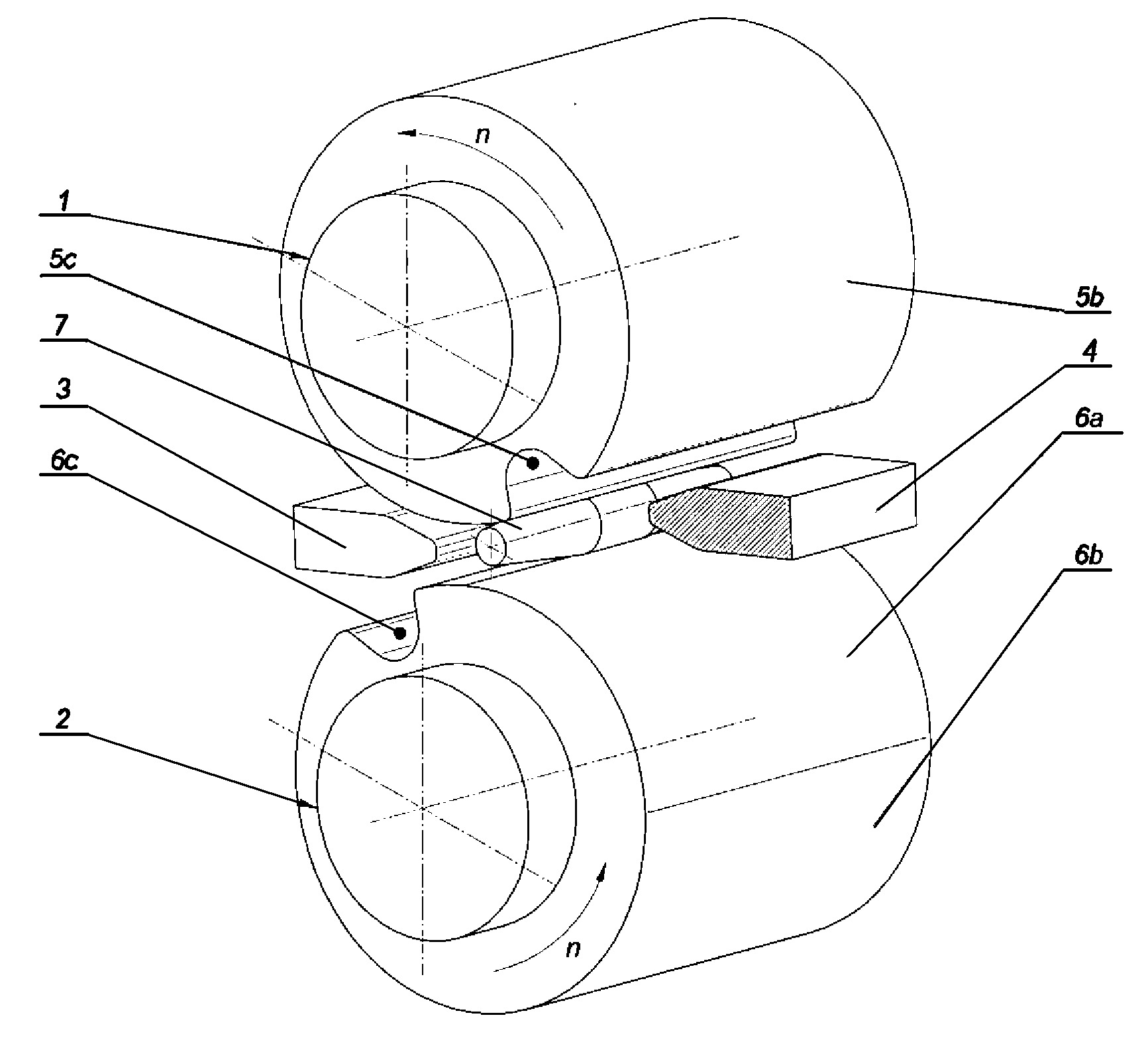

Sposób wyznaczania własności plastycznych, zwłaszcza metali i ich stopów metodą walcowania poprzecznego narzędziami obrotowymi charakteryzuje się tym, że próbkę (7) nagrzewa się do temperatury powyżej temperatury rekrystalizacji, przy czym próbka (7) ma kształt stopniowanego wałka o cylindrycznym stopniu wewnętrznym, którego długość jest większa od średnicy cylindrycznego stopnia wewnętrznego oraz dwóch stożkowych stopni skrajnych, których tworzące pochylone są pod jednakowymi kątami w kierunku powierzchni czołowych próbki (7), tworząc dwa ścięte stożki, których średnica dwóch zewnętrznych powierzchni czołowych jest mniejsza od średnicy cylindrycznego stopnia wewnętrznego, następnie nagrzaną próbkę (7) umieszcza się w strefie wejściowej walca górnego (1) i walca dolnego (2), zaś położenie próbki (7) ustala się przy pomocy dwóch prowadnic (3 i 4), które znajdują się po obu stronach próbki (7) między walcem górnym (1) i walcem dolnym (2), następnie wprawia się walec górny (1) i walec dolny (2) w ruch obrotowy z jednakowymi prędkościami (n) i w tym samym kierunku, po czym oddziałuje się na cylindryczny stopnień wewnętrzny próbki (7) spiralną powierzchnią, która znajduje się w strefie wejściowej walca górnego (1) oraz spiralną powierzchnią (6a), która znajduje się w strefie wejściowej walca dolnego (2) i wprawia się próbkę (7) w ruch obrotowy, następnie obciska się obrotowo walcowymi powierzchniami (5b i 6b) walca górnego (1) i walca dolnego (2) cylindryczny stopień wewnętrzny próbki (7) i jednocześnie redukuje się średnicę cylindrycznego stopnia wewnętrznego próbki (7) oraz dwóch skrajnych stopni stożkowych do średnicy dwóch zewnętrznych powierzchni czołowych skrajnych stopni stożkowych próbki (7).

Nazwa patentu:
Sposób wyznaczania własności plastycznych
