Urządzenie do sterylizacji i obróbki termicznej powietrza wewnętrznego
Nr zgłoszenia: P.438409
Twórcy: BERNARD POŁEDNIK (PL)

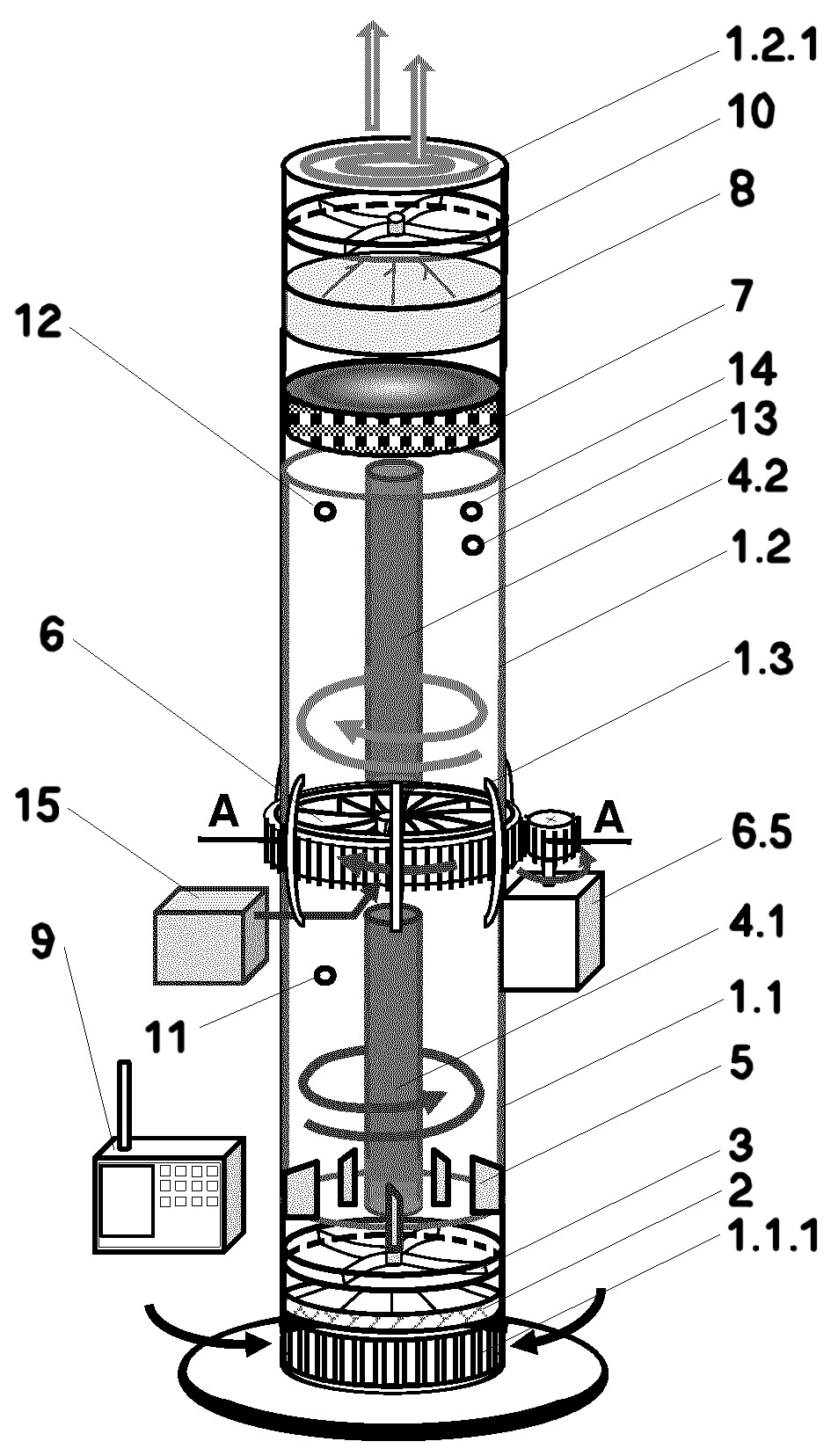

Przedmiotem wynalazku jest urządzenie do sterylizacji i obróbki termicznej powietrza wewnętrznego składające się z dolnej części obudowy (1.1) z wlotem powietrza (1.1.1) i z górnej części obudowy (1.2) z wylotem powietrza (1.2.1), w których wewnętrzne powierzchnie pokryte są warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1.1) znajdują się kolejno filtr wstępnego oczyszczania powietrza (2) i wentylator osiowy (3) oraz zamocowane osiowo promienniki UV-C (4.1, 4.2). Charakteryzuje się ono tym, że w dolnej części obudowy (1.1) nad pierwszym wentylatorem osiowym (3) do jej wewnętrznej powierzchni zamocowane są kierownice powietrza (5) i zamocowany jest osiowo pierwszy promiennik UV-C (4.1), natomiast pomiędzy dolną częścią obudowy (1.1) i górną częścią obudowy (1.2) znajduje się klimakonwektor z nawilżaczem (6), przy czym do końca dolnej części obudowy (1.1) zamocowany jest obrotowo pierwszą podstawą pierścień klimakonwektora z rozmieszczonymi na jego obwodzie zwężającymi się przelotowymi otworami, w których znajdują się ogniwa Peltiera, zaś do powierzchni ogniw Peltiera znajdujących się na zewnętrznej stronie pierścienia klimakonwektora zamocowane są pierwsze radiatory, którymi są zęby współpracujące z kołem zębatym osadzonym na wale silnika (6.5), natomiast do powierzchni ogniw Peltiera znajdujących się na wewnętrznej stronie pierścienia klimakonwektora podłączone są drugie radiatory w kształcie łopatek skierowanych do środka pierścienia klimakonwektora, w których znajdują się kanały zakończone otworami nawilżającymi i połączone w osi pierścienia klimakonwektora z systemem generowania pary wodnej, zaś druga podstawa pierścienia klimakonwektora przylega do początku górnej części obudowy (1.2), natomiast dolna część obudowy (1.1) i górna część obudowy (1.2) połączone są za pomocą łączników (1.3), korzystnie w kształcie ceownika, przymocowanych do zewnętrznych powierzchni dolnej części obudowy (1.1) i górnej części obudowy (1.2), tudzież w górnej części obudowy (1.2) zamocowany jest osiowo drugi promiennik UV-C (4.2), nad którym znajduje się filtr powietrza z węglem aktywnym (7).
