Urządzenie do sterylizacji i uzdatniania powietrza wewnętrznego

Nr zgłoszenia: P.438410
Twórcy: BERNARD POŁEDNIK (PL)

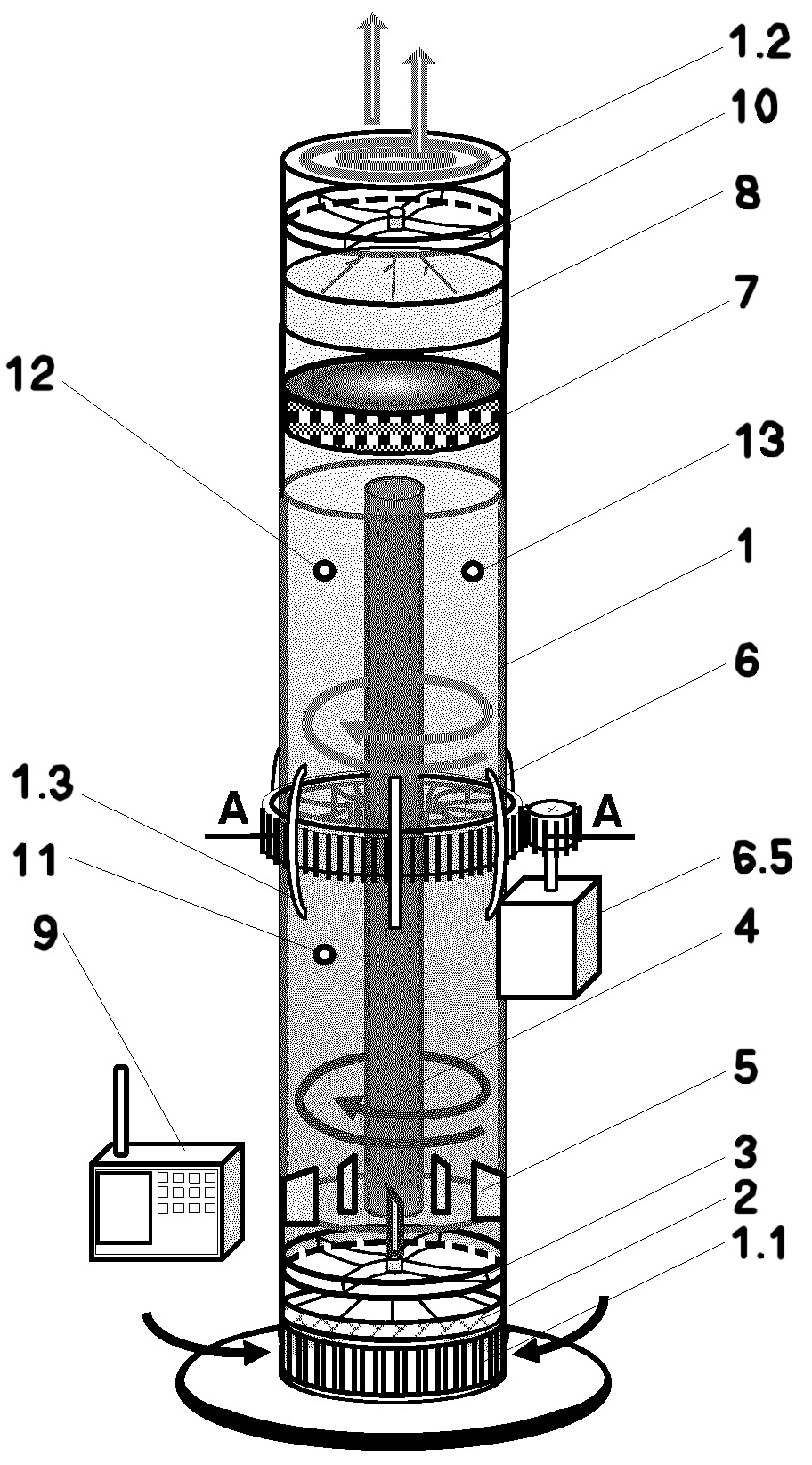

Przedmiotem wynalazku jest urządzenie do sterylizacji i uzdatniania powietrza wewnętrznego składające się z obudowy (1) z wlotem powietrza (1.1) w dolnej części obudowy (1) i wylotem powietrza (1.2) w górnej części obudowy (1), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2), wentylator osiowy (3) oraz zamocowany osiowo promiennik UV-C (4). Charakteryzuje się ono tym, że nad pierwszym wentylatorem osiowym (3) do wewnętrznej powierzchni obudowy (1) zamocowane są kierownice powietrza (5) oraz umieszczony jest klimakonwektor (6). Do końca dolnej części obudowy (1) zamocowany jest obrotowo pierwszą podstawą pierścień klimakonwektora z rozmieszczonymi na jego obwodzie zwężającymi się przelotowymi otworami, w których znajdują się ogniwa Peltiera. Do powierzchni ogniw Peltiera znajdujących się na zewnętrznej stronie pierścienia klimakonwektora zamocowane są pierwsze radiatory, którymi są zęby współpracujące z kołem zębatym osadzonym na wale silnika napędowego (6.5). Do powierzchni ogniw Peltiera znajdujących się na wewnętrznej stronie pierścienia klimakonwektora zamocowane są drugie radiatory w kształcie łopatek skierowanych do środka pierścienia klimakonwektora. Druga podstawa pierścienia klimakonwektora przylega do początku górnej części obudowy (1). Dolna części obudowy (1) i górna części obudowy (1) połączone są za pomocą łączników (1.3), korzystnie w kształcie ceownika, przymocowanych do zewnętrznych powierzchni dolnej części obudowy (1) i górnej części obudowy (1). Nad promiennikiem UV-C (4) znajduje się filtr powietrza z węglem aktywnym (7).
