Wiata przystanku autobusowego
Nr zgłoszenia: P.440122
Twórcy: BERNARD POŁEDNIK (PL)

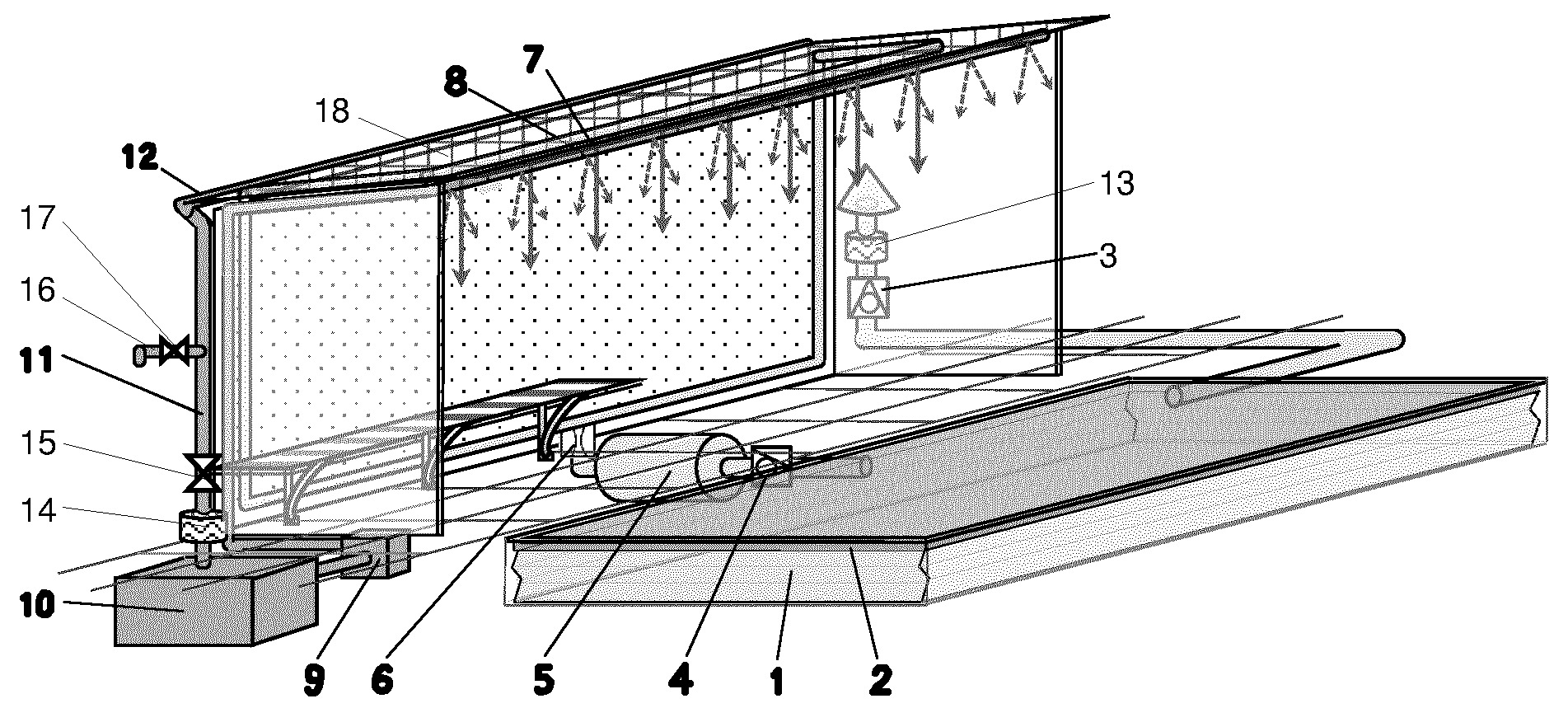

Przedmiotem wynalazku jest przystanek komunikacyjny z wiatą oczyszczającą powietrze posiadającą ściany i zadaszenie, zlokalizowany przy zatoce autobusowej. Charakteryzuje się on tym, że w obrębie zatoki, w miejscu zatrzymywania się pojazdów, jest zagłębiona komora, w której umieszczona jest poduszka pneumatyczna (1) posiadająca wlot i wylot powietrza, na której ułożona jest płyta najazdowa (2). Na wlocie powietrza do poduszki pneumatycznej (1) znajduje się pierwszy zawór zwrotny (3). Na wylocie powietrza z poduszki pneumatycznej (1) znajduje się drugi zawór zwrotny (4) i zbiornik sprężonego powietrza (5), z którego wylot z zaworem redukcyjnym (6) połączony jest z układem dysz (7) zamontowanych w zadaszenia nad wejściem do wiaty. W zadaszenia nad wejściem do wiaty znajdują się zraszacze (8), które połączone są poprzez pompę wody (9) ze zbiornikiem retencyjnym (10), zaś zbiornik retencyjny (10) połączony jest rurą spustową (11) z rynną (12) znajdującą się na krawędzi zadaszenia wiaty.
